IFC-FDC-PRO

IFC-FDC-PRO는 RS-485 2-wire 반이중 연결을 위한 인터페이스 모드를 선택할 수 있고 PROFIBUS의 고속 데이터 전송률을 지원하는 광섬유를 통한 시리얼 변환기입니다. 광섬유 케이블은 거리를 연장하고 EMC/노이즈를 차단하여 PROFIBUS 장치 간의 간섭을 줄입니다.

IFC-FDC-PRO는 또한 표준 -10°~60°C 상업 온도 범위와 확장된 -40°~75°C 범위의 두 가지 작동 온도 범위에서 사용할 수 있어 산업 환경을 유지하기 위한 안정적이고 이상적인 솔루션입니다.

FEATURES

• 2x 파이버 및 1x RS485 지원
• 시리얼 전송 거리를 500m, 2km, 20km까지 확장
• 여러 파이버 포트 토폴로지, 케이블 이중화, 링 이중화, 데이지 체인, 지점 간(IFC-FDC-PRO) 지원
• 이중 이중 전원 입력(12/24/48VDC)
• 프로토콜이 투명. PROFIBUS에 적용할 수 있지만 RS485 인터페이스를 사용하여 다른 네트워크에도 적용 가능
• 전원 또는 링크 오류 경고에 대한 릴레이 출력 지원
• IP30 보호 기능이 있는 강화 하우징
• 열악한 산업 환경을 위한 팬리스 및 DIN 레일 설계

APPLICATION

Figure 1 : Application for PROFIBUS Network

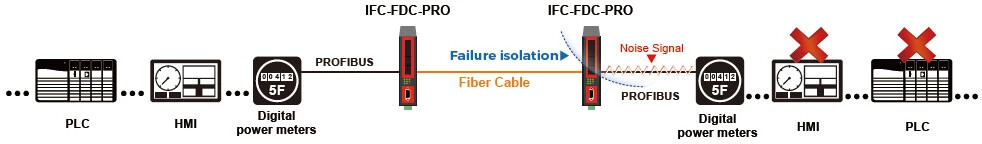

Figure 2 : Isolate PROFIBUS Failure

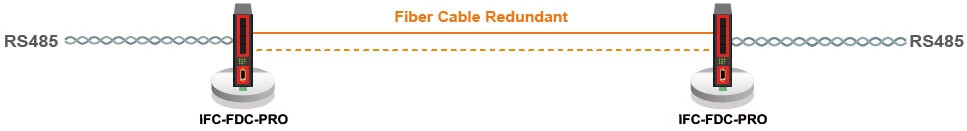

Figure 3 : Fiber Cable Redundancy topology & application

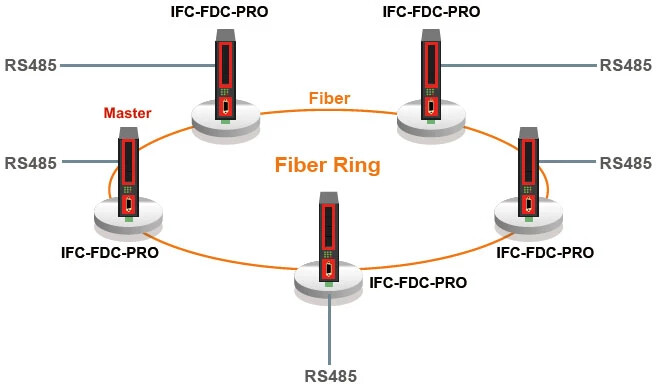

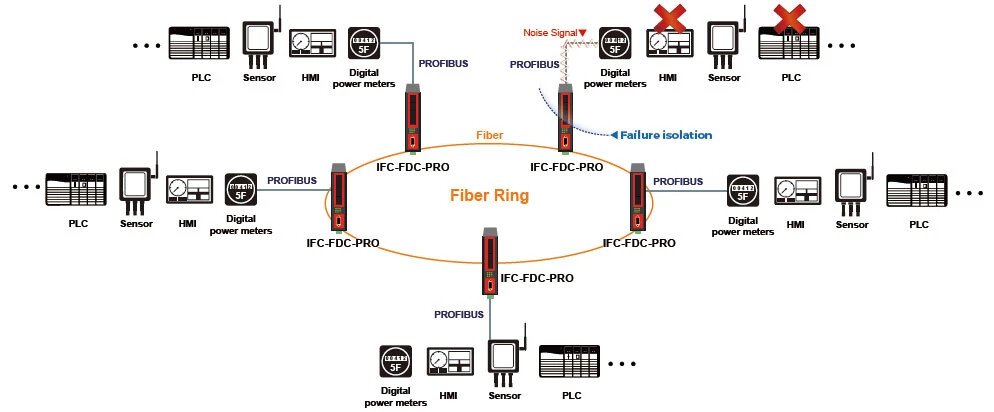

Figure 4 : Fiber Ring Redundancy topology & application

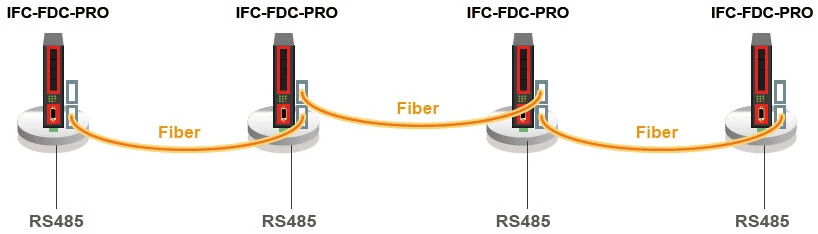

Figure 5 : Fiber Daisy Chain topology & application
