OVERVIEW

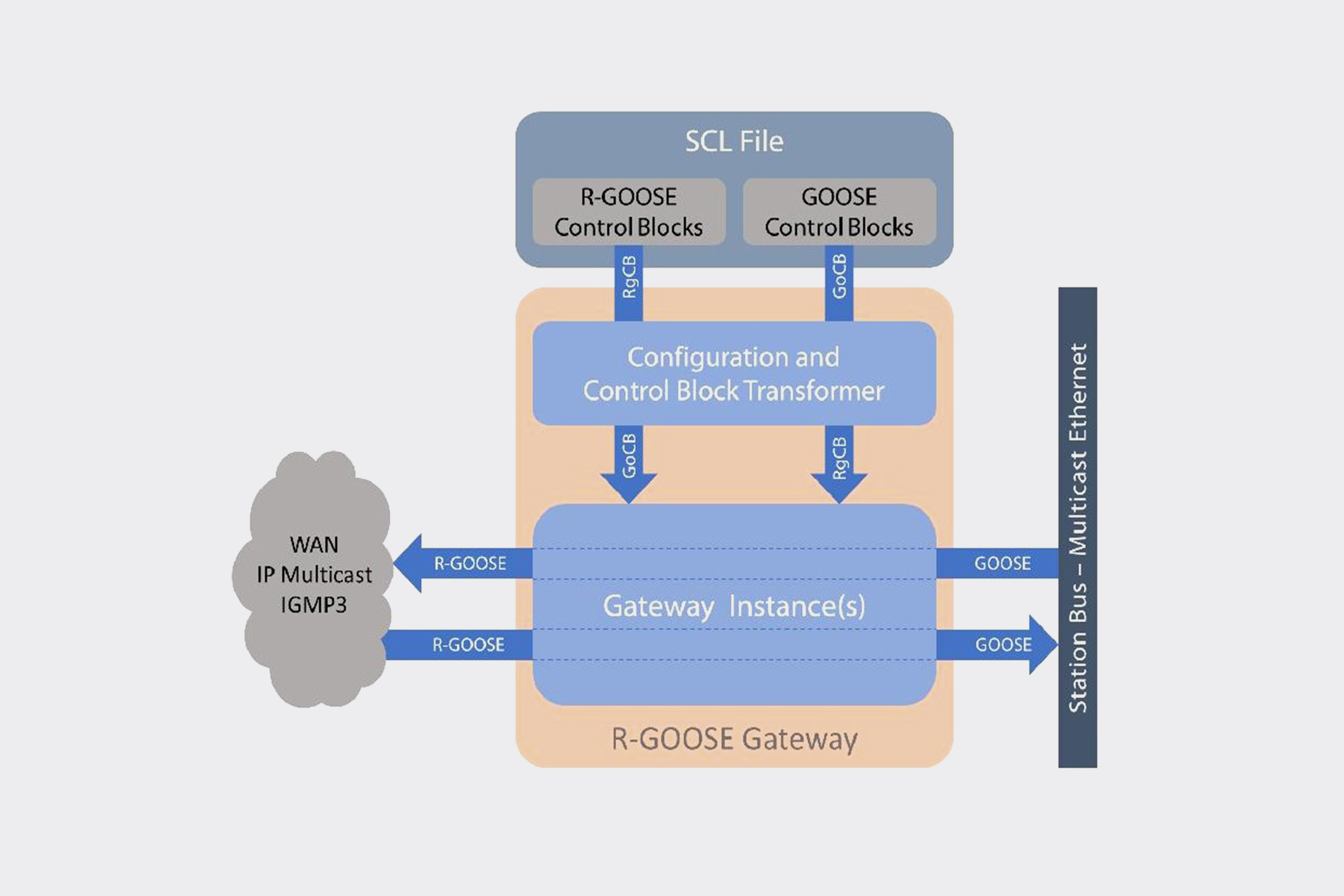

SISCO의 R-GOOSE Gateway는 기존 이더넷 스테이션 버스에서 작동하는 이더넷 멀티캐스트 GOOSE를 사용하는 IEC 61850 IED와 광역 IP 멀티캐스트 네트워크에서 실행되는 라우팅 가능 GOOSE(R-GOOSE)를 상호 연결할 수 있도록 지원합니다. 이를 통해 이더넷 GOOSE 기반 시스템과 IP 멀티캐스트 및 IGMPV3 기반 R-GOOSE 시스템을 연결하여 광역 애플리케이션을 구현할 수 있습니다.

IEC 61850-8-1 Ed2.1(IEC TR 61850-90-5)의 IP 멀티캐스트 프로파일은 사용 가능한 라우터 및 VPN 기술을 활용하여 광역 네트워크(WAN)에서 GOOSE 통신을 지원함으로써 안전한 광역 애플리케이션을 제공합니다.

APPLICATIONS

• 기존 이더넷 멀티캐스트 GOOSE publishers를 IP 멀티캐스트 R-GOOSE subscribers와 연결

• IP 멀티캐스트 R-GOOSE publishers를 기존 이더넷 멀티캐스트 GOOSE subscribers와 연결

• 광역 보호, 중앙 집중식 복구 조치 시스템(C-RAS) 및 보호 모니터링

FEATURES

• IEC 61850-6 표준에 따른 SCL 파일 가져오기를 통한 간편한 구성
• 가져오기 시 R-GOOSE-GOOSE 및 GOOSE-R-GOOSE 매핑 자동 생성
• 여러 게이트웨이 인스턴스를 독립적으로 실행 지원
• 게이트웨이 상호 연결을 별도의 네트워크 어댑터로 분할 가능
• 낮은 지연 시간 처리: 사무용 장비를 사용하여 단일 게이트웨이 인스턴스를 통해 5,000개의 GOOSE 메시지에 대해 1ms의 종단 간 지연 시간 검증 완료
• 게이트웨이 메시지 서브스크라이버용 변환된 SCL 파일 생성(RgCB를 GoCB로/에서 변환)
• 표준 컴퓨팅 플랫폼에서 실행
• 운영 제어 대비 역할 기반 구성을 지원하여 구성의 안전성 보장 안정성
