IBP-202

문의
Optical Fiber Bypass Switch

IBP-202 광 바이패스 스위치는 광섬유 네트워크 인프라의 광 노드 장애를 위한 산업용 외부 바이패스 스위치입니다.

IBP-202 광 바이패스 스위치는 정전시 네트워크 장애로부터 통신을 방지하고 저장합니다. 정전이 발생하면 바이패스 스위치가 바이패스 모드로 신속하게 설정되고 주 네트워크를 로컬 네트워킹 장치에서 분리합니다.

바이패스 스위치는 광섬유 링크 오류가 허용되지 않는 철도 통신 시스템, 공장 자동화 및 변전소와 같은 일부 주요 광 네트워크에서 일반적으로 사용됩니다.







FEATURES



  • 낮은 삽입 손실(<1.5dB)
  • 이중화 이중 DC 입력 전원 12/24/48VDC (9.6 ~ 60VDC)
  • IP30 견고한 금속 하우징 및 팬리스
  • 넓은 작동 온도 -20~70°C







APPLICATION



IBP-202는 광섬유 네트워크를 위한 광 경로 일반 모드와 바이패스 모드의 기능을 지원합니다. 전원 시스템 장애가 발생할 때 업로드 및 다운로드 광섬유 경로를 모두 전환하고 전원이 다시 들어오면 경로를 복원하는 간단한 메커니즘을 제공합니다. 전원 시스템으로 인한 광 네트워크 Node-Down의 위험을 줄이는 간단한 방법을 제공합니다.

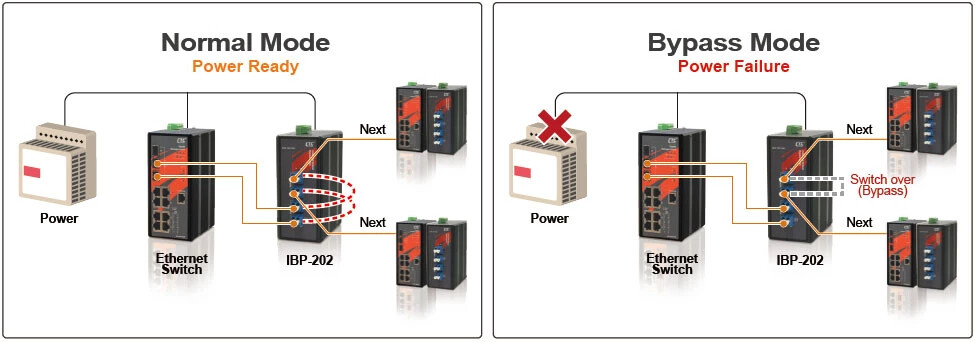

Figure 1 :IBP-202 Data flow in Normal or Bypass mode

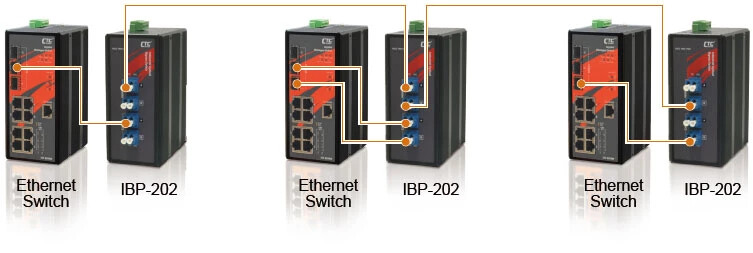

Figure 2 : Application example in line connection

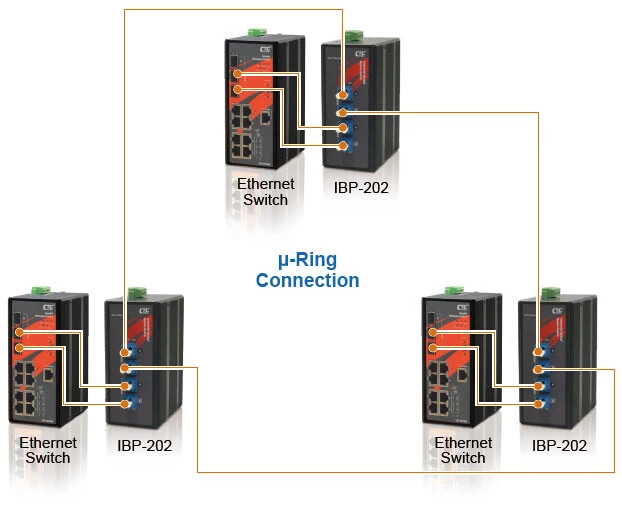

Figure 3 : Application example in ring connection
