IFC-CCF40

IFC-CCF40은 4채널 바이너리 변환기로, 바이너리 입력을 통해 접점의 바이너리 정보를 등록하고 이를 간섭 없이 광섬유 케이블을 통해 반대쪽 변환기로 전달합니다. 원격 사이트 변환기는 릴레이 접점을 통해 표시/신호를 출력하고 그 반대의 경우도 마찬가지입니다.

변환기에는 4개의 독립적인 양방향 바이너리 입력과 4개의 접점 출력이 장착되어 있습니다. 4개의 접점을 트립 접점으로 사용할 수 있습니다. 표준 -10°~60°C 상업 온도 범위와 확장된 -40°~75°C 범위의 두 가지 작동 온도 범위에서 사용할 수 있는 IFC-CCF40은 안정적이고 산업 자동화 애플리케이션을 원활하게 실행하고 유지하기 위한 이상적인 솔루션입니다.

FEATURES

• 4개의 분리된 바이너리 입력(BI-1, BI-2, BI-3, BI-4)
• DIP 스위치로 선택 가능한 바이너리 입력 임계값 레벨(18V 또는 70V)
• 바이너리 입력 채널의 경우 최대 2.5ma 입력 전류
• 4 MSR 접점 릴레이 출력(K1, K2, K3, K4), 최대 차단 용량 AC 부하 2000VA, DC 저항 부하 50~280W, DC 유도 부하 30W
• 전송 거리에 대해 멀티 모드 광섬유 2KM 또는 싱글 모드 30KM 광섬유 지원
• 이중 광섬유 또는 단일 광섬유 BiDi를 지원하여 케이블링 절약
• AC 또는 DC 넓은 범위의 전원 입력(60~300VDC 또는 60~264VAC)
• 전원 입력, 알람, 바이너리 입력 및 MSR 릴레이 출력을 위한 탈착식 단자대 커넥터
• CE, FCC, 산업 등급 EMS, EMI, EN61000-6-2, EN61000-6-4 인증
• 전원 또는 오류 경고에 대한 릴레이 출력 지원
• IP40 보호 등급의 강화 하우징
• 열악한 산업 환경을 위한 팬리스 및 DIN 레일 설계

APPLICATION

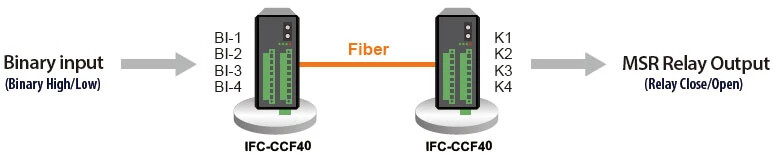

Figure 1 : Application connection diagram

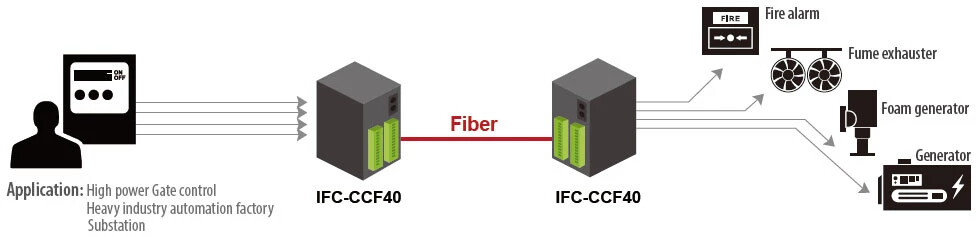

Figure 2 : Application example
