TTL-530
문의
TTL to RS-530 Interface Converter
이 Converter는 TTL 신호(Data 및 Clock)를 RS-530(또는 모든 V.11 인터페이스)을 통해 전송할 수 있습니다. TTL 전압 레벨은 밸런스 V.11 사양으로 변환됩니다. 10Mbps를 초과하는 데이터 전송 속도가 가능합니다.
루프백 테스트를 위해 TTL 레벨뿐만 아니라 랙마운트 섀시당 2개의 컨버터가 제공됩니다.본 제품은 미국 정부에서 사용하는 위성 통신 시스템용으로 개발되었습니다.
SPECIFICATION
| Application | TTL to RS-530 Interface converter and Signal Level Conversion |
| Capacity | Two (2) TTL independent Inputs and Two (2) RS-530 Output Ports |
| Interface | TTL (50 to 75ohm) and RS-530 (ITU V.11) |
| Data Format | Data transparent at all data rates |
| Data Rates | Up to 10mbps |
| Switches | Signal to Chassis GND optionClock and Data Inverted Straps |
| TTL Physical Interface | Female BNC Connectors |
| RS-530 Physical Interface | Female DB-25 Connectors |
| Dimensions | Height: 1.75 inches (4.44 cm), Width: 17.00 inches (43.18 cm), Length: 9.00 inches (22.86 cm) |
| Weight | 4.5 pounds (2.1 Kg) |

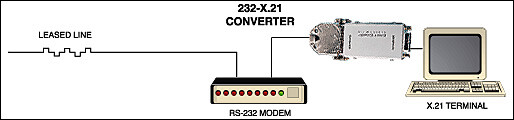

APPLICATION
