IFC-FDC

문의
1x RS232/422/485 to 2-ports Fiber (SC/ST) Media Converter

IFC-FDC 컨버터는 RS-232(3선), RS-485(2선, 반이중) 또는 RS-422/485(4선, 전이중) 연결을 위한 인터페이스 모드를 선택할 수 있으며 3방향 통신과 두 번째 독립 RS-232 통신 채널을 갖추고 있습니다. 또한 터미널 블록은 알람 릴레이 접점과 2개의 중복 DC 전원 입력을 제공합니다.

IFC-FDC는 표준 -10° ~ 60°C 상용 온도 범위와 확장된 -40° ~ 75°C의 두 가지 작동 온도 범위에서도 사용할 수 있습니다. 특별히 설계된 이러한 모든 기능을 갖춘 IFC-FDC는 열악한 환경에서도 산업 자동화 애플리케이션을 원활하고 지속적으로 실행하기 위한 안정적이고 이상적인 솔루션입니다.







FEATURES



  • 2개의 광섬유 링크 지원
  • Triple-Way 통신 및 Two-Way 통신을 포함한 이중 채널 통신 지원
  • 시리얼 전송 거리를 2km, 30km, 50km까지 확장
  • 이중 이중 전원 입력(12/24/48VDC)
  • Modbus와 같은 모든 시리얼(RS485/422/232) 전송 프로토콜에 적합
  • 시리얼 포트의 경우 최대 1024kbps의 전송 속도
  • 전원 또는 링크 오류 경고에 대한 릴레이 출력 지원
  • IP30 보호 기능이 있는 강화 하우징
  • 열악한 산업 환경을 위한 팬리스 및 DIN 레일 설계







APPLICATION

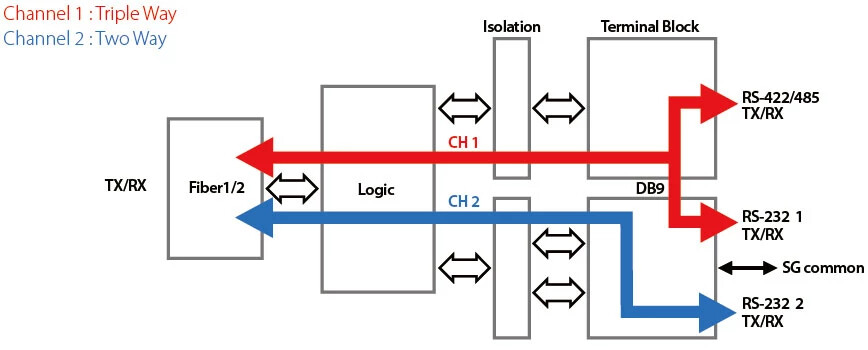

Figure 1 : Dual Channel Data Flow (IFC-FDC)

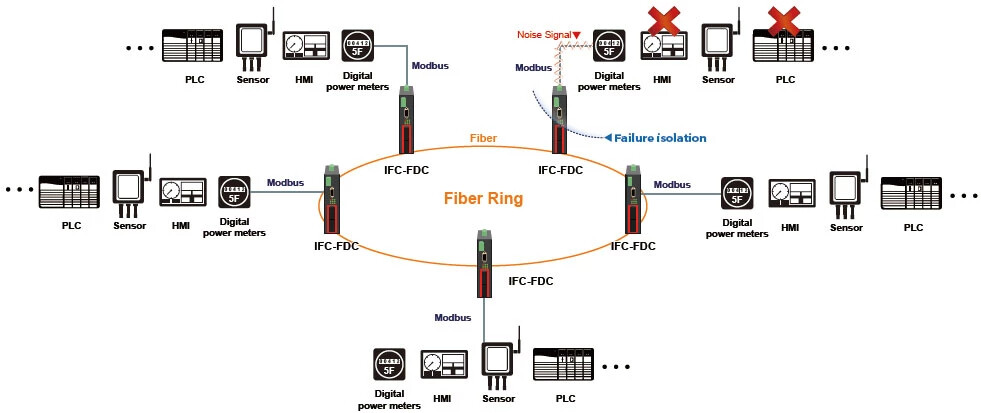

Figure 2 : Application for Modbus Network

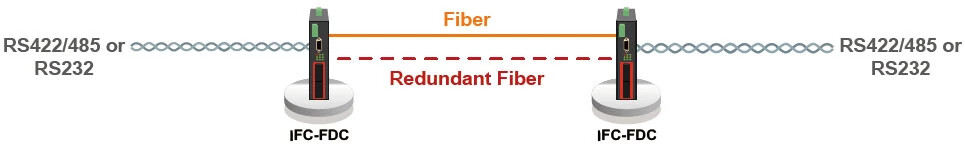

Figure 3 : Redundant Fiber Point to Point topology & application

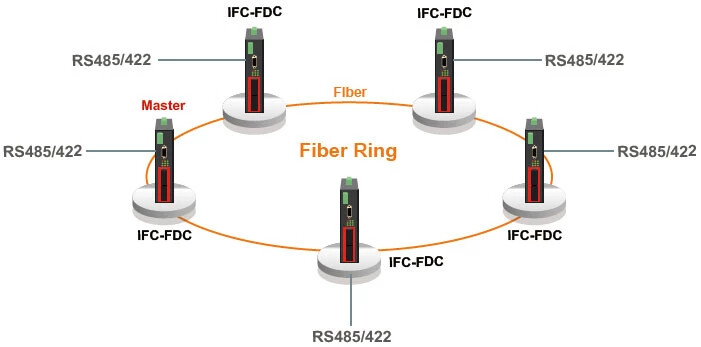

Figure 4 : Fiber Ring Redundancy topology & application

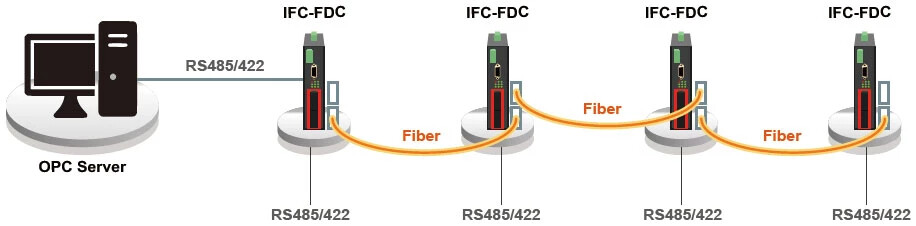

Figure 5 : Fiber Daisy Chain topology & application

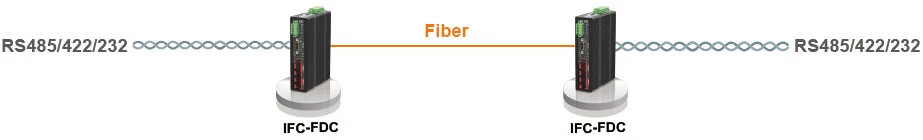

Figure 6 : Fiber Point to Point topology & application
