High Speed Interface Converter
UDC-IC_HS Interface Converter를 사용하면 단일 제품을 구입하여 EIA-644 LVDS, HSSI, RS-422/449, RS-530, V.35, X.21, RS-232, RS-485 및 TTL의 임의의 조합에서 인터페이스를 변환할 수 있습니다. 장치는 최대 52Mbps의 데이터 전송 속도를 지원합니다.
UDC-IC_HS에는 각 데이터 인터페이스를 연결하기 위한 두 개의 TTL 레벨 인터페이스가 있습니다. 개별 데이터 인터페이스는 DCE 또는 DTE 형식으로 사용할 수 있습니다.
각 데이터 인터페이스에는 RTS, CTS, DSR, DTR, Ring Indicate, Control 및 Indicate와 같은 일반적으로 사용되는 제어 신호를 강제로 사용할 수 있습니다.
SPECIFICATION
| Application | Allows interconnection of a DCE and a DTE device which have different data interfaces, converting signal levels and the physical data interface |
| Capacity | One DCE and one DTE |
| Serial Data Interface | Available in EIA-644(LVDS), V.35, RS-530, RS- 422/449, RS-232, X.21, RS-232, HSSI and TTL |
| Data Format | Synchronous or AsynchronousData Transparent at all Data Rates |
| Data Rates | Up to 52Mbps |
| Indicators | POWER, TXD, RXD, TXC, RXC, RTS, CTS, DTR, DCD |
| Surge Protection | Main power supply |
| Dimensions | Height: 1.75 inches (4.44 cm), Width: 9.00 inches (20.86 cm), Length: 9.00 inches (20.86 cm) |
| Weight | Standalone, 4 Pounds (1.814Kg) 1U Rackmount, 5 Pounds (2.267Kg) |

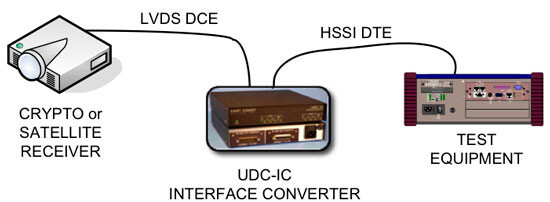

APPLICATION
