RS-530 Line Monitor
RS-530 Line Monitor 제품은 기술자가 데이터 전용 RS-530 회로에서 RS-530 TXD 및 RXD 상태를 쉽게 모니터링할 수 있는 수단을 제공합니다. 4개의 LED 표시기는 기술자가 연결된 DCE 및 DTE 장치의 데이터 상태를 볼 수 있는 수단을 제공합니다.
SPECIFICATION
| Application | In-Line RS-530 data activity monitor to obtain visual indication of the circuit operation |
| Capacity | One Data Channel |
| Interface | RS-530 |
| Data Rates | Up to 10Mbps |
| Data Format | Data transparent at all data rates |
| Switches | None |
| Physical Interface | RS-530: Male DB-25 and Female DB-25Pinned to RS-530 Standard |
| Indicators | TXD(A), TXD(B), RXD(A), RXD(B |
| Dimensions | Height: 0.50 inches (1.27 cm), Width: 1.75 inches (4.44 cm), Length: 4.00 inches (10.16 cm) |
| Weight | 5 Ounces (0.142Kg) |

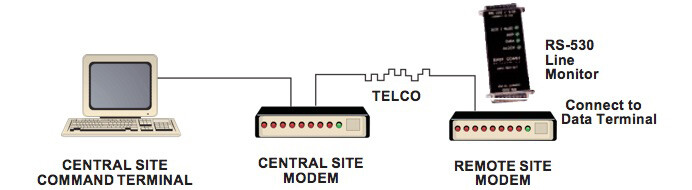

APPLICATION
