UnIECom 101/103/104 PDF
KEMA IEC 60870-5 Analyzer는 오류를 자동으로 감지하고 표시하여 관련 데이터를 쉽게 표시할 수 있습니다. 또한, 모든 네트워크에 연결될 수 있으며 모든 101, 103 및 104 데이터를 자동으로 캡처합니다.
Display
- Windows95/NT 기반의 쉬운 탐색을 위한 인체공학적 사용자 인터페이스, 모든 프레임 및 ASDU 필드는 16진수에서 사람이 읽을 수 있는 텍스트로 변환
- 계층: 물리적(16진), 데이터링크, 애플리케이션(COT, ASDU 등), 메시지
- 각 레이어는 버튼으로 항상 ON 또는 OFF
- 레이어당 한 줄 개요
- 시작 또는 이전 패킷에 대한 타임 스탬프, 표시된 정확도 1msec
- 프레임당 및 프레임간 관계에 대한 오류 감지(인터 프레임 오류)
- 물리적 오류: 패리티, 문자 지연
- 데이터링크 오류: 프레임 형식, 체크섬, 제어 필드
- 애플리케이션 오류: ASDU 형식, ASDU 정보 요소
- 인터프레임 데이터링크 오류: 요청/응답, 전송/확인, 액세스 요구, 데이터 흐름 제어
- 오류(부적합), 레이어당 매개 변수, 특정 텍스트, 각 레이어의 파라미터, ASDU 유형, 전송원인 등에 대한 검색 및 필터옵션
Capture
- 빠른 메모리 캡처, 캡처는 디스플레이와 독립적
- 특정 시간 또는 특정 메시지에서 수동으로 캡처 시작/중지
- 디스크 공간에 의해서만 제한되는 사용자정의 크기 원형 버퍼
FEATURES
- 스마트 GUI
- 통신 오류의 감지 및 표시
- 데이터 표시를 쉽게 사용자 정의
- 타임 스탬프 프레임
- 캡처된 프레임을 보다 경험이 적은 사용자를 위해 읽을 수 있는 텍스트로 스마트하게 변환
- 분석기 창의 복사/붙여넣기 기능 단순화
- 최상위 수준(101 및 104 애플리케이션 서비스 데이터 단위)에서 최하위 TCP/IP 수준까지의 통신 검사
Supported companion standards
- IEC 60870-5-101: Communications analyzer for IEC 60870-5-101 by serial line
- IEC 60870-5-103: Communications analyzer for IEC 60870-5-103 by serial line
- IEC 60870-5-104: Communications analyzer for IEC 60870-5-103 by TCP/IP

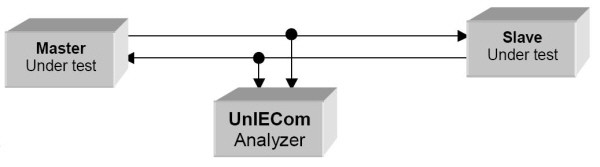

DIAGRAM
![]()
