Modular Fiber Tap System
문의
2 LC connector pairs per module for Tap connections to network link endpoints (MTP connectors used for SR4 and 100G modules),
1 LC connector pair per module (both ports Tx) for Monitor connections to Monitoring tools or Network Packet Brokers (MTP connectors used for 40/100GBASE-SR4 modules).
1 LC connector pair per module (both ports Tx) for Monitor connections to Monitoring tools or Network Packet Brokers (MTP connectors used for 40/100GBASE-SR4 modules).
FEATURES

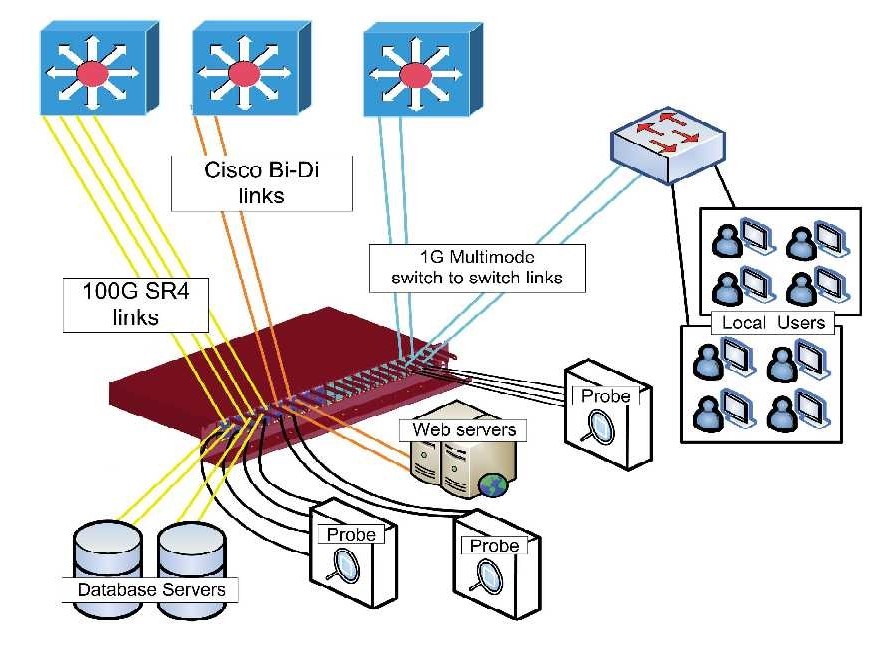

- 최대 24개의 1G~100G 링크를 연결: 보안, 네트워크 모니터링 및 분석에 이상적이며, 다중 파이버 링크를 모니터링하기 위해 고밀도 및 최대 유연성이 필요한 곳에 이상적임
- 유연한 모듈식 설계로 40/100G SR4 및 Cisco BiDi를 포함하여 1G에서 100G까지 파이버 링크를 활용할 수 있음
- 모듈은 맞춤형 분할 비율 및 혼합 섬유 유형으로 제공
- 링크수가 증가함에 따라 더 많은 탭 모듈 추가
- 다른 링크를 방해하지 않고 개별 모듈을 추가하거나 교체
- 고정 탭 시스템보다 전체 비용 절감
- Passive and Non-powered: IP 주소 없음 - 100% 안전하고 원격 공격에 면역
- 신호 무결성 보장
- 박막 커플러는 융합된 광학 커플러의 변형없이 안정적인 예측 가능한 삽입 손실을 제공
- 모든 계층에서 모든 전이중 트래픽(오류 포함)을 전달
SPECIFICATION
| Monitor Ports | One LC connector pair per module (both ports Tx) for Monitor connections to Monitoring tools or Network Packet Brokers (MTP connectors used for 40/100GBASE-SR4 modules) |
| Insertion Loss* |
Multimode 50/50: 1G = 4.5 dB | 10G = 3.9 dB Multimode 70/30: 1G = 2.0 / 6.1dB | 10G = 3.1 / 5.1dB Singlemode 50/50 = 3.9 dB Singlemode 70/30 = 2.2 / 6.3 dB Singlemode LR4 DeMux 50/50 = 4.8 dB Singlemode LR4 DeMux 70/30 = 6.8 / 2.8 dB *Insertion loss for 60/40, 80,/20, and 90/10 provided on request |
| Modules |
Two LC connector pairs per module for Tap connections to network link endpoints (MTP connectors used for SR4 and 100G modules) |
| Weight | * provided on request * |
ORDERING INFOMATION
| Product | Description |

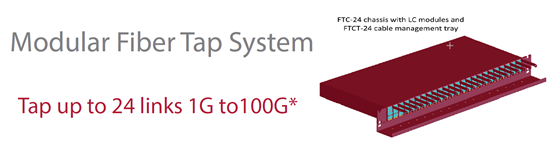

| FTC-24 | Rack Mount Chassis - holds up to 24 modules |
| FTCT-24 | Cable Management Tray |
| FTC-505 | 50/50 Module (50 micron) |
| FTC-605 | 60/40 Module (50 micron) |
| FTC-705 | 70/30 Module (50 micron) |
| FTC-805 | 80/20 Module (50 micron) |
| FTC-905 | 90/10 Module (50 micron) |
| FTC-506 | 50/50 Module (62.5 micron) |
| FTC-606 | 60/40 Module (62.5 micron) |
| FTC-706 | 70/30 Module (62.5 micron) |
| FTC-806 | 80/20 Module (62.5 micron) |
| FTC-906 | 90/10 Module (62.5 micron) |
