UnIECim 101/103/104
문의
IEC 60870-5 Simulator
UnIECim을 사용하면 IEC 60870-5 통신 프레임을 구성, 전송/수신, 분석 및 저장할 수 있습니다. UnIECim은 문제해결, 프로토콜 개발, 능동 테스트, 공장 및 현장 승인 테스트를 위한 도구이며 사용이 매우 쉽습니다. UnIECim은 UnIECom Analyzer를 기반으로 합니다.
UnIECim 테스트 시스템의 모든 작업은 스크립트로 제어됩니다. 스크립트는 잘 알려진 기본 언어와 매우 유사한 UnIECimBasic으로 작성되었습니다. Analyzer와 마찬가지로 테스트 시스템은 사람이 읽을 수 있는 형식(프레임간 데이터링크 계층 오류 포함)으로 프레임 내에서 IEC 60870-5 표준의 거의 모든 위반을 감지하고 보고할 수 있습니다. 스크립트를 사용하면 매우 유연한 방식으로 기본 애플리케이션 기능(예: 스테이션 초기화, 일반 질문 및 명령, 그리고 회사 고유의 기능별 테스트)을 테스트할 수 있습니다.
FEATURES
- 통합 관리 IEC 60870-5-601 및 604 적합성 테스트 계획
- 통신 링크 확인
- 수신 프레임 디코딩 및 오류 보고
- 일반 질문, 파일 전송, 클럭 동기화 및 명령 전송과 같은 모든 IEC 60870-5 표준 절차 지원
- IEC60870-5-101 및 104에서 사용 가능한 모든 ASDU 유형 정의
- 중복 링크, 역방향 통신, 다중 공통 주소 등 복잡한 동작 지원
- 모든 UnIECom Analyzer 기능 포함
- Analyzer: 테스트 시스템에 통합되어 있으며 UnIECimBasic을 통해 액세스할 수 있으며 분석된 출력의 프레임 사이에 문자 메시지 삽입
- Scripting: 모든 데이터 유형, 기본 언어 구성 및 프로토콜 언어 요소(UnIECimBasic) 지원
- Editor: 통합
- Debugger: 통합
- User Interface: Windows95/NT, 모든 테스트 결과가 그래픽으로 표시되고 집계
Supported companion standards
- IEC 60870-5-101: basic telecontrol tasks (unbalanced and balanced mode), including extended time tags
- IEC 60870-5-103: informative interface for protection equipment
- IEC 60870-5-104: basic telecontrol tasks, network access for IEC60870-5-101

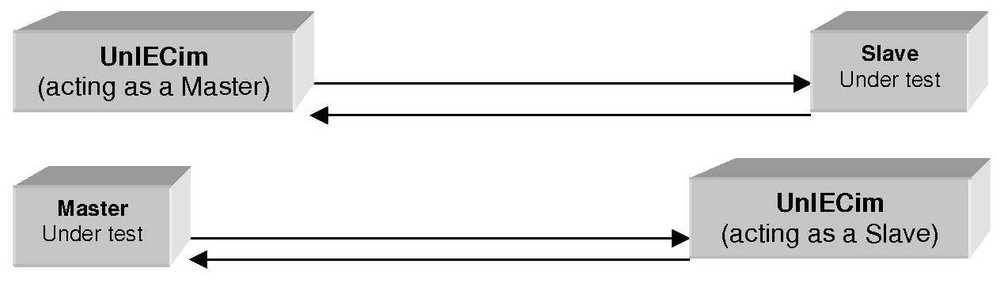

DIAGRAM
