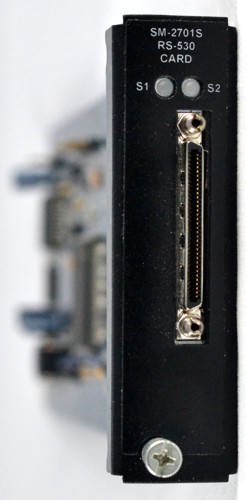

SM-2701S Advanced Serial Link Protector®

문의

Advanced Redundant Synchronous Serial Card with 68pin High Density Connector Containing 3 RS-530 Interfaces.
These Interfaces Allow Relay-Based Control of the Port Card Fail Over as well as Relay-Based Alarm Notification.

SM-2701S 포트 카드는 1차 및 백업 포트에 연결하기 위한 3개의 RS-530 동기식 직렬 포트와 1개의 보호 포트를 제공합니다.

SM-2701S는 클럭 작동을 감지하고 링크 실패시 알람이 생성되며, 기본 클럭이 손실되면 NPS가 자동으로 백업 링크로 전환합니다. 기본적으로 스위치는 링크문제가 감지된 후 100밀리초 이내에 완료됩니다.

기본 클럭이 복원되면 서버 포트는 기본 링크로 자동 전환되며, 링크를 수동으로 백업 포트로 강제 전환할 수도 있습니다.

커넥터는 네트워크 장비에 연결하기 위해 3개의 DB-25 RS-530 커넥터를 제공하는 특수 설계된 케이블을 사용하는 68핀 VHDCI 유형 커넥터입니다.

FEATURES

• 1차 RX 클럭 손실시 바이패스 자동 전환

• 1차 RX 클럭 복원시 온라인으로 자동 전환

• Straight through Wire® 기술을 통한 전력 손실시 기본 링크에 기본 연결

• SNMP를 통한 외부 워치 독 트리거

• 포트를 백업 조건으로 강제 전환하는 기능 Automatic 자동 전환 활성화/비활성화 (수동 무시)

• 물리적 계층: 하나의 고밀도 68핀 VHDCI 커넥터의 RS-530 (x3)

(옵션: Octopus 확장 케이블 사용 가능)
