UnIECom-104 Analyzer for IEC 60870-5-104

문의

The UnIECom-104 Analyzer enables you to monitor, analyze and store IEC 60870-5-104 communication traffic.

UnIECom-104는 통신 네트워크, 프로토콜 개발, 시스템 통합, 시스템 구성, 문제해결 및 공장/현장 승인 테스트를 설정하는 도구입니다.

UnIECom-104는 IEC 60870-5-104 통신 패킷을 사람이 읽을 수 있는 형식으로 표시할 뿐만 아니라 프로토콜 지식이 프로그램 내부에 있으므로 패킷을 자동으로 분석하고 감지된 오류를 보고합니다.

FEATURES

Display:

모든 프로토콜 헤더와 사용자 데이터는 16진수에서 사람이 읽을 수 있는 텍스트로 변환

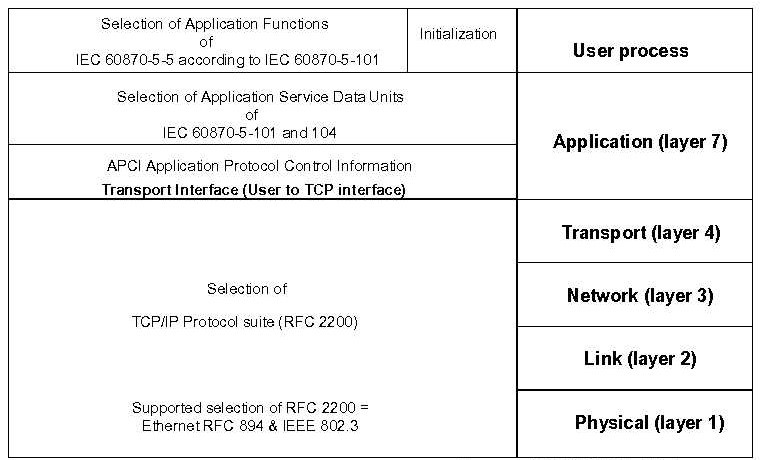

계층: Raw(이더넷), IP, TCP, APDU, APCI, ASDU
각 레이어는 버튼으로 항상 켜거나 끌 수 있음
모든 TCP/IP 프레임은 하나 이상의 ASDU를 포함 할 수 있으며, TCP/IP 프레임은 쉽게 참조 할 수 있도록 하나의 ASDU 유형을 포함하는 서브 프레임으로 나뉨
레이어당 한 줄 개요
쉬운 탐색 및 Windows95/NT 기반의 사용자 인터페이스 최적화
시작 또는 이전 패킷에 대한 타임스탬프, 표시된 정확도 1 밀리초
패킷당 오류 감지 및 패킷간 관계(상위 레이어에 초점), 오류 (비적합), 레이어당 매개 변수, 특정 텍스트, 각 레이어의 연결, IP 번호, ASDU 등에 대한 검색 및 필터 옵션

Capture:

Under construction are network statistics (network load, respond times, etc.) and cyclic buffering for infinite capture time.

Supported companion standards

IEC 60870-5-104: basic telecontrol tasks, network access for IEC60870-5-101

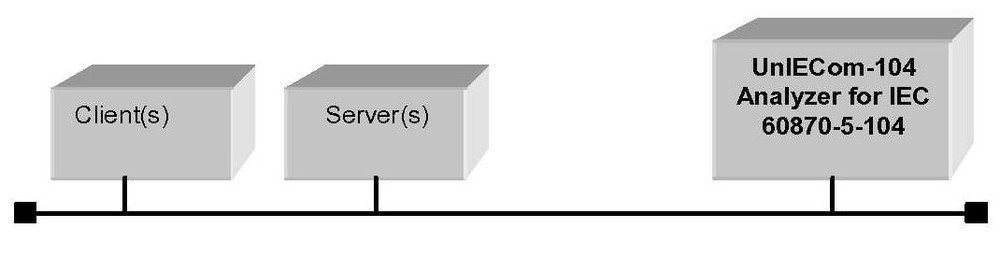

DIAGRAM
