UniCA Analyzer for CASM/GOMSFE

UniCA Analyzer for CASM/GOMSFE PDF

UniCA Analyzer는 UCA2 GOMSFE 기반 변전소 네트워크에서 상호운용성 위험을 식별하고 최소화하는데 중요한 역할을 하며 성능 및 상호운용성을 확인하여 프로젝트를 더 빨리 출시할 수 있습니다.

UniCA는 CASM/GOMSFE 통신패킷을 사람이 읽을 수 있는 형식과 이해하기 쉬운 텍스트로 표시할 뿐만 아니라 모든 CASM, GOMSFE 프로토콜 정의를 이해하므로 패킷을 자동으로 분석하고 감지된 오류를 보고합니다.

UniCA는 다음을 위한 도구입니다.

• 네트워크 이벤트 녹화
• 네트워크(상태) 모니터링
• 시스템 구성 확인
• 수락, 상호운용성 및 성능 프로토콜 테스트
• UCA2 CASM/GOMSFE 제품 개발 지원

FEATURES

User Interface:

• HMI(Human-Machine-Interface) 전문가가 설계한 작업 지향

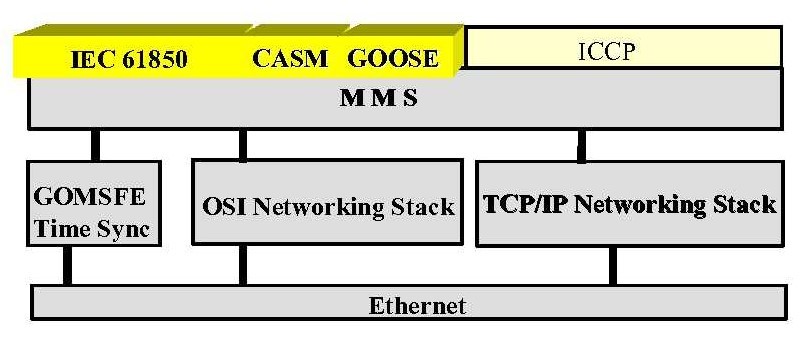

• 프로토콜 계층: Raw(이더넷), 링크, 네트워크, 전송, 세션, 프리젠테이션, MMS, CASM/GOMSFE(서비스, 개체 및 시맨틱)
• 프로토콜 정보 및 사용자 데이터는 이해하기 쉬운 텍스트로 디코딩
• 프로토콜 계층 표시를 켜거나 끌 수 있음
• 프로토콜 계층당 한 줄 개요
• 시간 또는 이전 패킷을 기준으로한 타임스탬프, 표시 정확도 1 밀리초
• 디코딩 오류, "요청에 대한 응답 없음", MMS 오류 및 거부 PDU를 포함하여 패킷당 및 패킷간의 관계에 대해 제시된 오류
• 오류, 개별 메시지필드, 특정 텍스트, IED 또는 네트워크 연결에 대한 검색 및 필터 옵션

Capture:

• 사용자 인터페이스 작업과 병행하여 메모리로 빠르게 캡처
• 수동 또는 특정 시간에 캡처 시작/중지
• 모든 IED 또는 특정 클라이언트 및 서버와의 연결
• 디스크에 대한 지속적인 모니터링 및 이벤트 기록을 위한 주기적 버퍼링
• 61850의 무료 옵저버를 사용하여 네트워크 트래픽을 캡처하고 Unica를 자세한 분석

Network statistics:

• 최대 및 평균 네트워크 로드

Supported protocols
