FRM220-E1/DATA

FRM220-E1/Data는 FRM220/220A시리즈 플랫폼 미디어 컨버터 랙용 단일 포트 G.703/704 Fractional E1 DSU/CSU 카드입니다. 이 컨버터는 Unframed, PCM31, PCM31 + CRC4, PCM30 및 PCM30 + CRC4 프레이밍 모드를 지원합니다.

클록 소스는 내부적으로 선택되거나, 수신된 E1 신호로부터 복구되거나, 데이터 포트로부터 외부적으로 또는 투명하게 선택될 수 있습니다.

데이터 포트 인터페이스는 단일 고밀도 26핀 커넥터를 사용합니다. RS-530/449, X.21, V.35 및 RS-232 용 케이블 솔루션이 제공됩니다. 이 장치는 연결된 케이블 유형을 인식하고 인터페이스 회로를 자동으로 자체 구성합니다. 두가지 모델 유형 중 하나를 선택하면 E1 연결은 2개의 BNC 커넥터가 있는 언밸런스드 75ohm 또는 1개의 RJ-45 커넥터가 있는 밸런스드 120ohm입니다.

FRM220-E1/데이터 카드가 NMC 관리 기능이 있는 FRM220 랙에 배치되면 관리자는 변환기 카드의 상태, 유형, 버전, E1 링크 상태 및 경보를 볼 수 있습니다. 이 카드는 포트를 활성화 또는 비활성화하고, 카드를 재설정하고, 클럭킹, 프레임 모드, 인터페이스 유형을 설정하고, 아날로그 또는 디지털 진단 루프백을 제공하도록 구성할 수 있습니다.

FRM220-E1/Data의 고유한 기능은 FRM220-CH01 단일 슬롯 섀시에 독립형 모뎀 또는 FRM220-CH20 관리 랙에 배치 할 때 카드로 삽입할 수있는 공통 카드 디자인을 사용하는 것입니다 .

FEATURES

• V.35/X21/RS530 어댑터 케이블을 사용하여 Fractional E1 및 Unframed E1 서비스 지원
• 전면 패널에 있는 I/O 커넥터
• 다중 클록 소스 선택 및 원격 루프백(내부 또는 외부 : E1 복구, DTE 또는 DCE)
• 언밸런스드 E1/BNC 또는 밸런스드 E1/RJ45
• FRM220-CH20 및 FRM220A 섀시와 완벽하게 호환
• FRM220-CH20(NMC)을 사용한 SNMP 관리
• LED 경보 표시
• CH01M을 통한 독립형 RS232 콘솔 관리

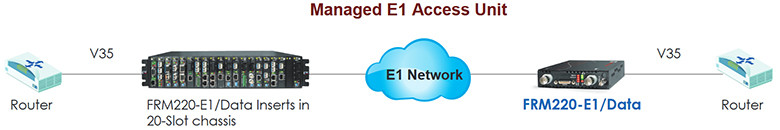

APPLICATION
