ASE2000 RTU Test Set

ASE2000 PDF

User Interface

ASE2000 작동은 표준 Windows 인터페이스 프레젠테이션 지침에 따라 개발된 메뉴 중심의 Windows 지향 인터페이스입니다. 설정 화면을 통해 사용자는 테스트 세션 특정 정보 및 사용자 기본 설정 정보를 정의 할 수 있습니다. 빠른 시작 작업의 경우 대부분의 테스트 작업에 제공된 기본값이 충분하며 길고 복잡한 사전 테스트 설정이 필요하지 않습니다.

특별한 조건이 필요한 테스트의 경우 직관적이고 사용하기 쉬운 설정 화면이 제공됩니다. 특별한 설정 조건을 고유한 이름의 파일로 저장하고 향후 세션에서 사용하기 위해 쉽게 검색 할 수 있습니다. 많은 사용자가 이기능을 사용하여 자주 사용하는 테스트 시나리오 라이브러리를 개발하여 향후 테스트 세션을 위한 반복적인 설정을 제거합니다.

Display Options

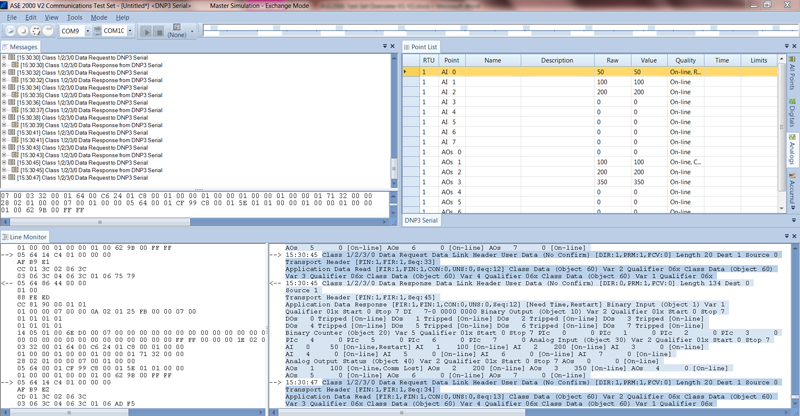

디스플레이 화면은 모니터링 및 시뮬레이션 모드 테스트 세션 동안 동적 데이터 표시를 제공합니다.

사용자는 메시지 데이터의 단일 표시 형식으로 제한되지 않습니다. 또한 메시지 데이터는 다양한 메시지 요소 및 해당 값을 영어로 표시하는 해석 모드로 표시 할 수 있으며 숫자 메시지 데이터만 표시하는 Raw 데이터 모드 또는 둘 다를 사용할 수 있습니다. 포인트 데이터는 표형식으로 표시 할 수 있습니다.

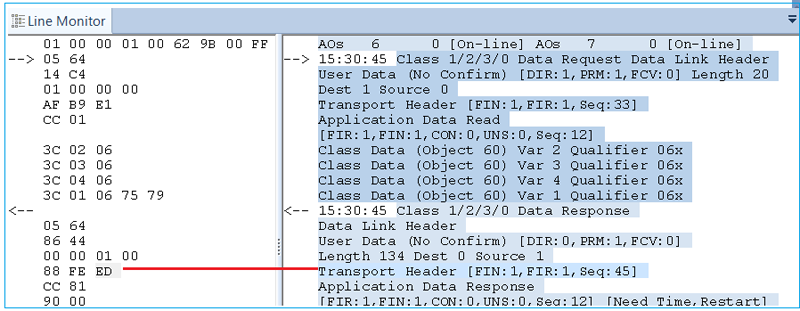

버전 1 및 2의 라인 모니터링보기는 Raw 및 해석 스타일의 통신 회선 데이터를 보여줍니다. 한쪽의 필드 또는 값을 클릭하면 다른 쪽의 해당 필드가 강조 표시됩니다.

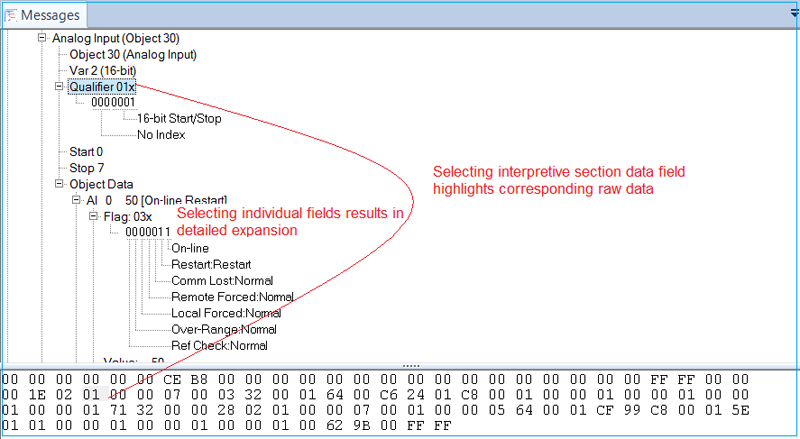

버전 2의 메시지보기는 "확대"세부 정보가 있는 대체 형식으로 통신 회선 데이터를 제공합니다.

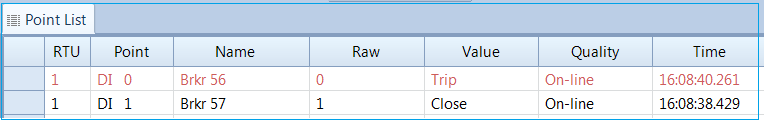

버전 1 및 2의 포인트 값보기에는 포인트 이름, 값(raw and scaled), 품질 코드 및 시간이 표시됩니다.

Modes of Operation (Version 1 and Version 2/Exchange Mode)

ASE2000 테스트 세트에는 마스터 시뮬레이션 (다운스트림 장치 또는 RTU와 통신), RTU 시뮬레이션 (마스터 스테이션과 통신) 및 라인 모니터 (마스터와 RTU/IED 장치간 통신 목록)의 세가지 작동 모드가 있습니다.

Master Simulation Mode  통신 회선에서 하나 이상의 RTU에 데이터 스캔 요청 및 감시 제어 명령을 발행할 수 있는 기능을 제공합니다. 이 모드의 설정 화면을 통해 사용자는 통신할 장치, 각 장치에 대해 발행할 명령, 명령 빈도, 화면 형식 및 메시지 데이터의 표시 형식을 식별하는 테스트 시나리오를 정의할 수 있습니다.

RTU Simulation Mode  ASE2000 RTU 테스트 세트를 하나 이상의 RTU로 구성하여 데이터 스캔 요청 및 감독 제어 명령에 응답할 수 있습니다. 편리한 설정메뉴를 통해 사용자는 포인트 유형, 포인트 수 및 포인트 순서를 지정하여 올바른 데이터 메시지 구조를 만들 수 있습니다. 연속적인 데이터 스캔에서 데이터값 변경을 제공하기 위해 포인트 모델링을 활성화할 수도 있습니다.

Line Monitoring Mode  마스터 스테이션과 통신 회선의 모든 RTU/IED 장치간의 통신을 모니터하는데 사용됩니다. 양방향에 대한 메시지 데이터가 표시됩니다.

Modes of Operation, Version 2 Task Mode Enhancements

ASE2000 버전2는 Task Mode를 추가합니다. 이 모드에서 ASE2000은 사용자정의 RTU/IED 장치 데이터베이스에서 작동합니다. 각 정의에는 해당 장치의 모든 입력 지점수와 주소가 포함됩니다.

Task Mode/Master Simulation  사용자에게 선택된 장치의 프로토콜에 적용 가능한 일련의 작업을 제공합니다. 작업을 활성화하면 장치의 프로토콜 및 포인트 구성에 대해 선택된 작업을 수행하기 위해 적절한 메시지가 작성되고 전송됩니다.

Task Mode/RTU Simulation  개별 점 상태/값을 점 값보기에서 입력할 수 있습니다. 프로토콜에 적절한 경우 타임 스탬프와 함께 다음 적용 가능한 스캔 응답에서 새로운 값이 전송됩니다. 또한 사용자는 포인트 모델링 매개 변수를 정의하여 포인트 변경을 자동으로 생성할 수 있습니다.

Advanced Features

특수한 테스트 요구사항을 위해 여러 가지 고급 기능을 사용할 수 있습니다.

Event Logging  다음을 포함하여 중요한 이벤트를 기록하는 텍스트 파일을 생성:

• 선택된 아날로그 입력 포인트에 대한 상한/하한 경보
• 선택된 디지털 입력 포인트의 상태 변경
• 통신 오류
• 트립/클로즈 명령과 같은 특정 통신 메시지 감지
• 선택한 이벤트가 감지되면 온라인 통신을 중지하여 이벤트 이전의 통신 활동 기록을 작성할 수 있음

Signal Analysis  ASE 제공 통신장치(BCOM-USB)를 사용하는 사용자가 사용할 수 있으며 0.1msec 양방향 반송파 및 데이터 신호 플롯을 제공합니다.

DNP3 Certification  테스트 지원 파일은 추가 비용없이 ASE2000 버전2 소프트웨어에 포함되어 있으며, 표준 브라우저를 통해 자동 테스트 결과 보고서를 생성할 수 있습니다.

FEATURES & SPECIFICATIONS

General

• 키보드 또는 포인터 탐색 기능이 있는 그래픽 창/메뉴 화면 프리젠 테이션
• 프로토콜과 무관한 공통 사용자 인터페이스 설정 디스플레이
• 프로토콜 특정 형식의 데이터를 사용자 정의하여 표시
• 사용자환경 설정 및 저장
• 광범위한 온라인 도움말 시설
• 32비트 및 64비트 Windows 7, 8, 10, XP(SP2, SP3), Vista 지원

Line Monitoring

• 메시지 데이터의 실시간 타임 스탬프 표시
• 해석 및 원시 데이터 표시
• 디스플레이 필터링 옵션
• 이벤트 트리거링
• 테스트 세션에서 메시지 데이터의 디스크 저장/검색 ASE2000 이외의 사용자가 사용할 수 있는 무료 뷰어로 파일을 누구에게나 보낼 수 있음
• 통신 통계(메시지 수, 패리티 오류, 보안 오류 등)

Master Simulation

• 하나 이상의 장치에 대한 데이터 및 제어 요청
• ASE2000 정의 테스트 시나리오
• 사용자정의 테스트 시나리오

RTU Simulation

• 여러 장치(파티 라인)에 대한 마스터 요청에 응답하도록 구성 가능
• 데이터 변경 활동을 위한 포인트 값 모델링(아날로그, 디지털, 누산기)

Advanced Features

• 통신 오류, 아날로그 제한 예외, 디지털 포인트 변경, 선택된 메시지 유형(감시 제어)에 대한 사용자 구성 가능 이벤트 로그
• 이벤트 트리거링
• RTU 응답 시간 측정(ASE의 BCOM-USB 장치를 사용한 1msec 해상도)
• 고급 테스트 요구 사항에 맞게 사용자정의 할 수 있도록 메시지 구조, 보안 오류, 메시지 타이밍 및 기타 필드에 대한 저수준 제어
• 오류 감지 테스트를 위한 통신 오류 생성기

DNP3 Extras

• 인증 테스트 스크립트
• 안전한 인증 지원
• 자동 파일 전송 절차
