ASE DLMS Test Set

ASE DLMS Meter Explorer PDF

ASE DLMS Test Set는 Windows 기반 DLMS 클라이언트 애플리케이션으로 사용자는 확인, 문제 해결 및 데이터 수집을 위해 DLMS 서버(미터/게이트웨이/데이터 집중장치)와 통신할 수 있습니다. DLMS Test Set는 최신 DLMS-UA 컬러 북을 준수하며 직렬, 광, 이더넷, 모뎀과 같은 다양한 통신 매체를 지원합니다.

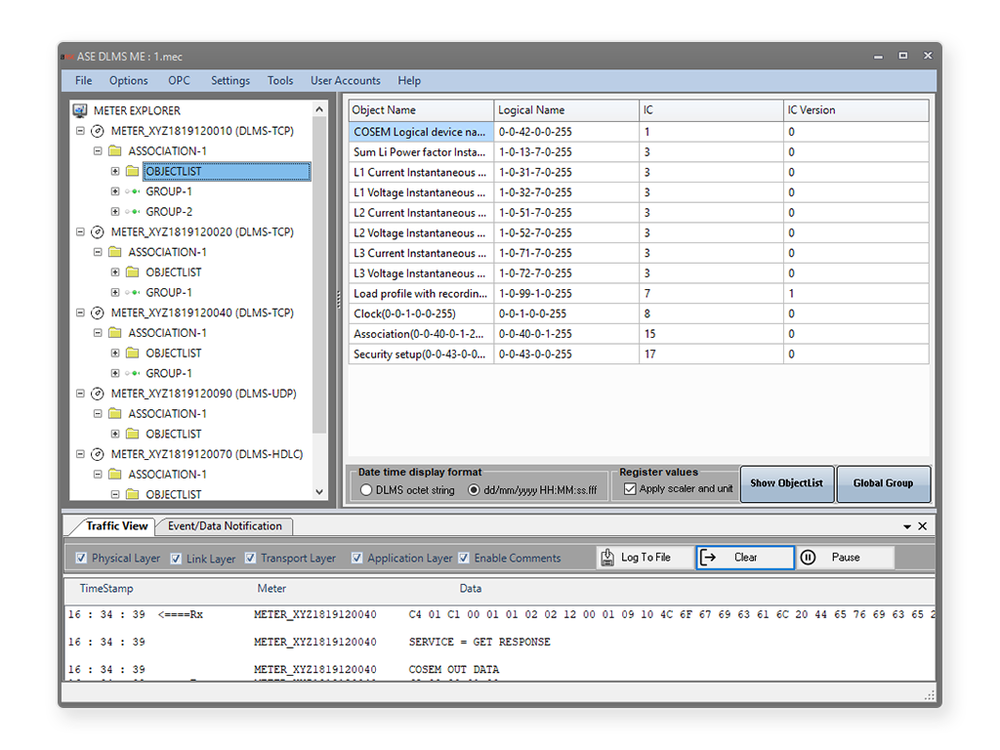

그래픽 사용자 인터페이스를 통해 사용자는 미터 및 연관 속성을 구성한 후 미터에서 개체 목록을 다운로드하고 관심있는 개체의 읽기/쓰기를 수행할 수 있습니다.

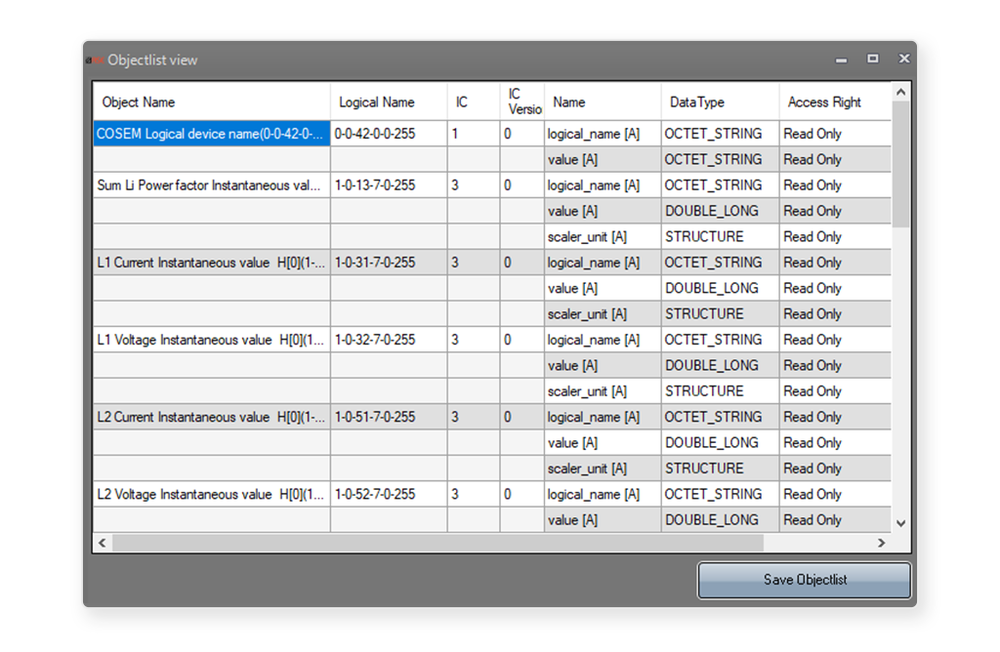

Objectlist 창에서는 미터가 반환한 각 속성 및 메소드의 OBIS 코드, 인터페이스 클래스, 버전 및 데이터 유형/액세스 권한을 보거나 확인할 수 있습니다. 자세한 objectlist를 CSV 파일로 저장하여 테스트 증거로 사용하거나 나중에 참조하거나 미터 제조업체 또는 기타 관심있는 타사와 공유할 수 있습니다.

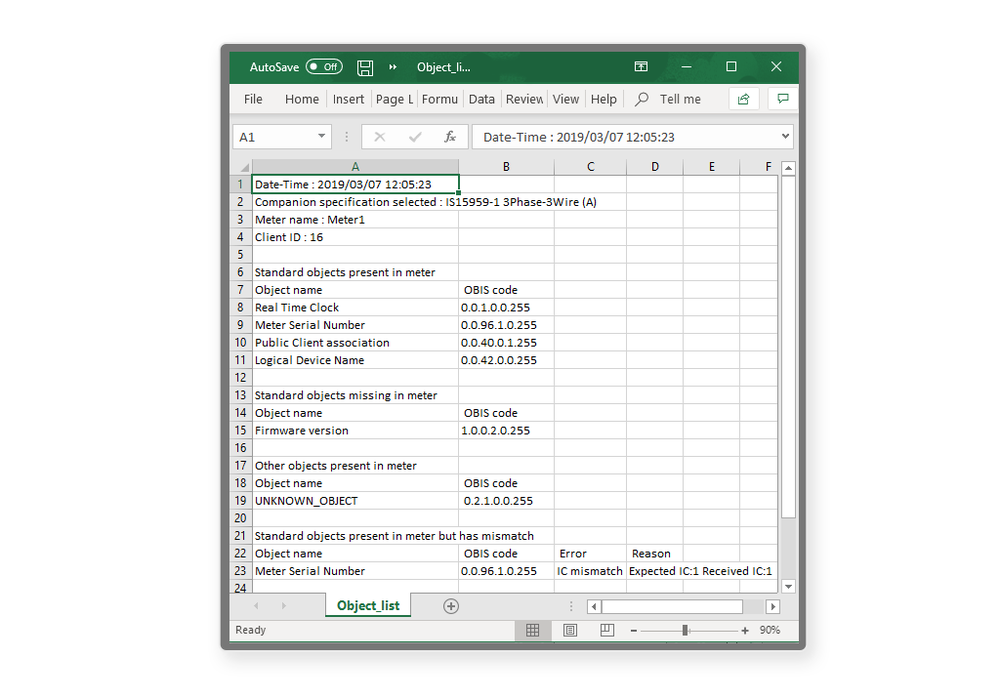

미터에서 다운로드한 개체 목록을 표준 개체 목록과 비교하고 비교 결과를 강조 표시하는 보고서 CSV 파일을 생성하도록 ASE DLMS 테스트 세트를 자동으로 구성할 수 있습니다.

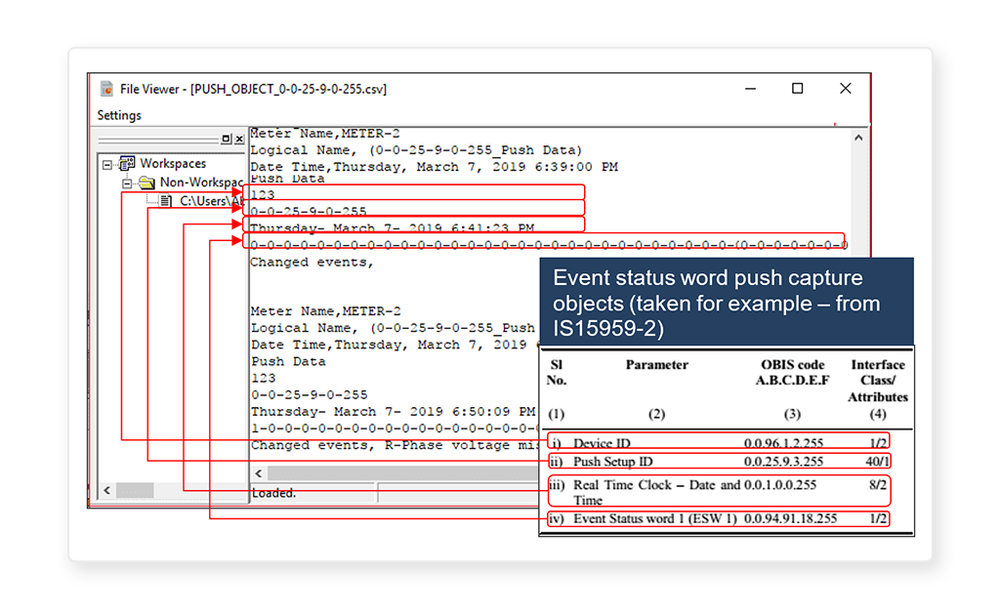

테스트 세트는 요청하지 않은 푸시 메시지 지원과 같은 DLMS 표준의 최신 기능을 지원합니다. 푸시 분석기창에서는 미터로 푸시된 데이터 알림 요청을 지속적으로 모니터링 할 수 있습니다. 각 푸시 메시지가 디코딩되고 메시지 소스와 타임 스탬프를 식별하기 위해 미터 테스트 세트에서 생성된 메타 데이터가 포함된 헤더와 함께 캡처 개체 값이 표시됩니다.

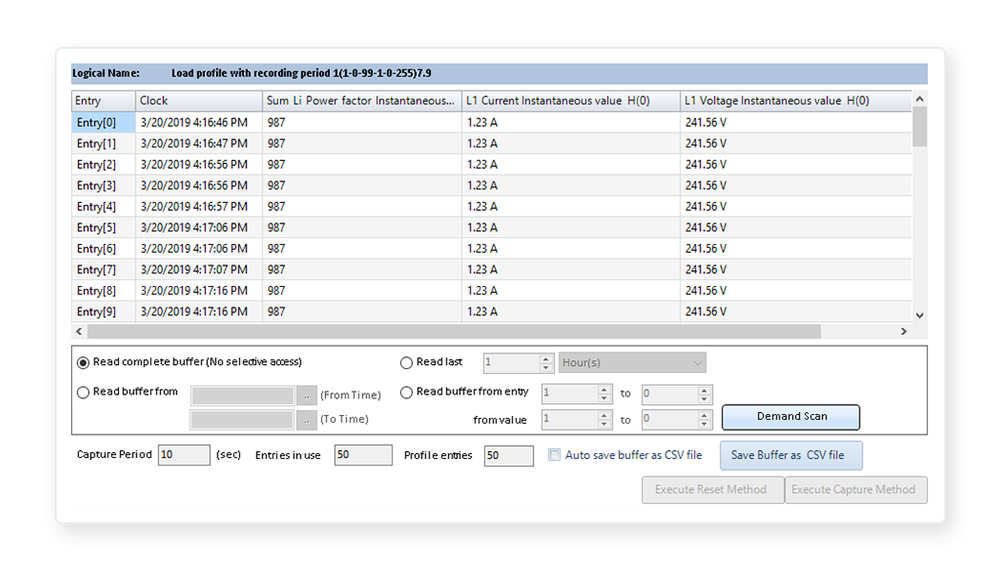

로드 프로파일, 청구 프로파일, 이벤트 로그, 순간 스냅 샷 프로파일, 전력 품질 로그 등과 같은 모든 프로파일 개체는 항목 순서와 겹쳐진 메타 데이터(예: 입력 항목 수)와 함께 사용자에게 친숙한 방식으로 표시됩니다.

테스트 세트는 범위별 및 항목별 선택 액세스를 사용한 읽기를 지원하며 읽기 버퍼는 CSV 파일로 저장할 수 있습니다. 이 같은 창에서 액세스 권한이 있는 메소드를 실행할 수 있습니다.

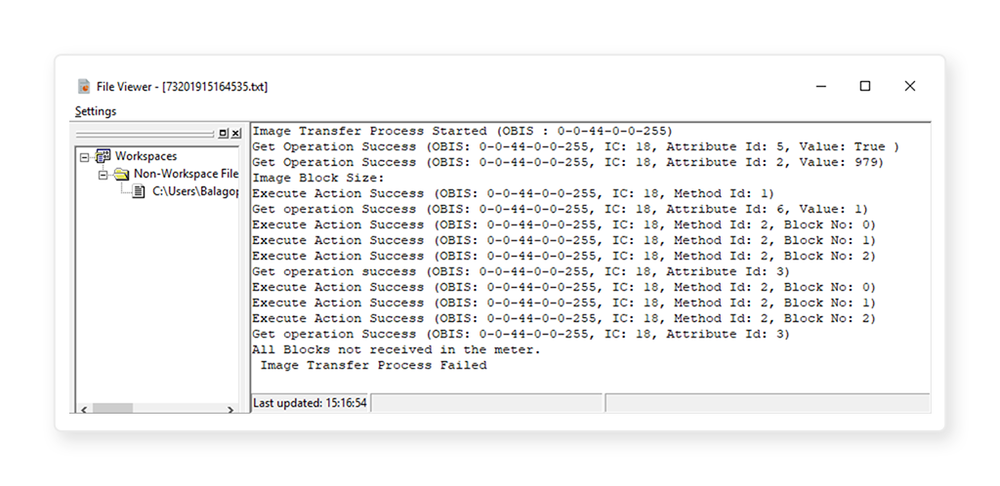

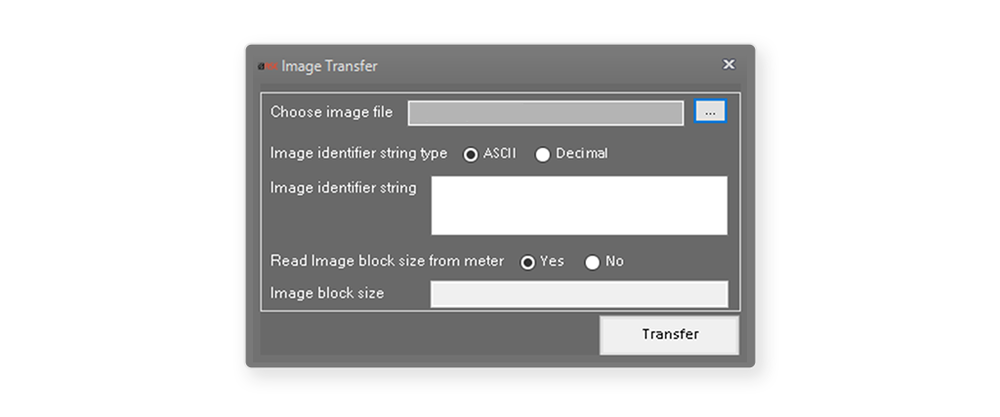

DLMS 이미지 전송은 미터 펌웨어 업그레이드를 위한 사용자 친화적 메커니즘을 제공합니다. 테스트 세트는 이미지 전송을 위해 DLMS Blue Book에 자세히 설명된 완전한 상태 머신 및 절차에서 사용자를 격리시킵니다. 이것은 펌웨어 파일과 이미지 식별자를 제공하는 사용자와 함께 테스트 세트에 의해 자동으로 수행됩니다.

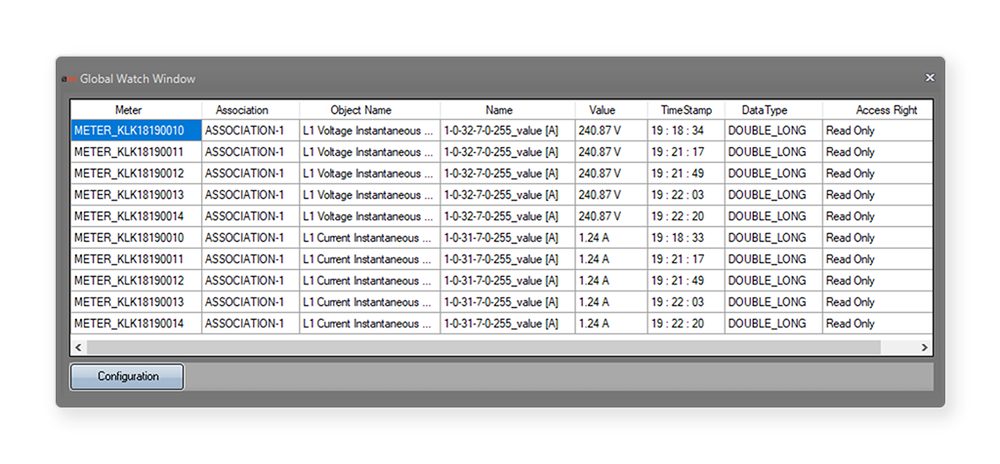

글로벌 그룹은 다른 미터의 여러 개체를 그룹화하여 단일 창에서 볼 수 있습니다.

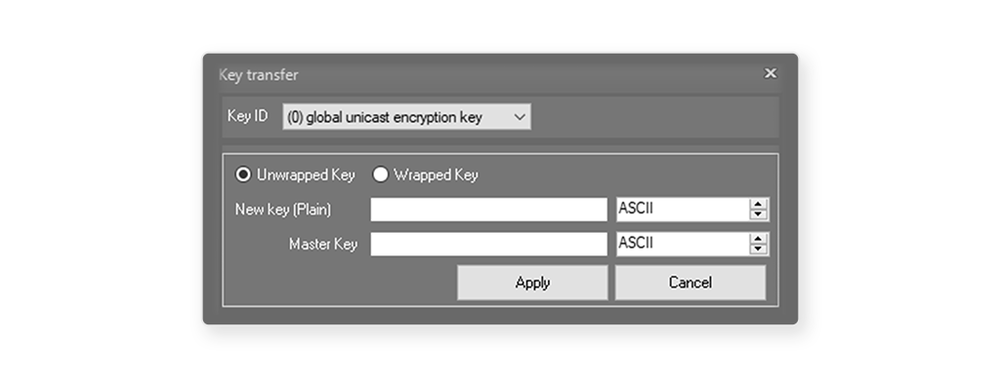

테스트 세트는 DLMS 표준에 도입된 Cipher suite 0 및 1을 지원하여 사이버 보안 강화 기능을 지원합니다. 키 전송은 AES 키 랩 알고리즘 지원으로 미터 인증 키/암호화 키를 변경할 수 있습니다.

KEY FEATURES

• Communication types
  • RS232/RS485 (Direct HDLC)
  • Optical (Direct HDLC / Mode E)
  • Ethernet (IPv4 / IPv6)
  • Cellular modem (IPv4 / IPv6)
  • PLC/RF modems supporting IPv4 / IPv6
  • HDLC serial over IP
• Application Context
  • LN without ciphering
  • SN without ciphering
  • LN with ciphering
  • SN with ciphering
• Authentication
  • Lowest
  • Low (LLS)
  • High (HLS)
• Conformance block
  • Get, Get with block transfer
  • Set, Set with block transfer
  • Action
  • General Protection
  • General Block Transfer
  • Data Notification
  • Read
  • Write
• OBIS codes
  • Support all range of OBIS codes (Standard, Manufacturer, Country, Utility)
  • Automatically resolve OBIS code to more understandable names
• 데이터 알림(푸시) 및 자동 푸시 데이터를 CSV 파일로 저장
• 암호화, 키 랩 유무에 따른 키 전송
• 이미지 전송을 사용한 펌웨어 업데이트
• 미터에서 개체 목록 다운로드를 지원하고 CSV 파일로 저장
• 프로필 버퍼 자동 CSV 파일로 저장
• OPC 클라이언트 애플리케이션과의 통합을 위한 OPC 데이터 액세스 서버 지원
• 지원되는 데이터베이스 기능에 데이터 삽입
• 미터에서 수동(주문형) 및 자동(스케줄 기반) 판독
• 통신 분석을 위한 트래픽보기 및 텍스트 파일로 저장

APPLICATION AREAS

ASE DLMS 테스트 세트는 사용자가 DLMS 서버(미터/게이트웨이/데이터 집중기)와 통신할 수 있는 DLMS 클라이언트 애플리케이션으로 소규모 미터 데이터 수집 애플리케이션뿐만 아니라 DLMS 미터 테스트에도 적합합니다.

DLMS 테스트 세트 소프트웨어의 일부 일반적인 응용프로그램은 다음과 같습니다.

• 미터 테스트 및 문제 해결: ASE DLMS 테스트 세트를 사용하면 다양한 DLMS 작업을 수행하고 데이터 및 결과를 모니터링하여 미터/게이트웨이/데이터 집중 장치에 구현된 DLMS 서버의 기능을 테스트 할 수 있습니다. 트래픽 모듈은 자세한 통신 분석을 지원할 뿐만 아니라 트래픽 로그를 테스트 증거로 저장하거나 문제해결을 위해 다른 사람과 공유 할 수 있습니다.
• 자동 계량기 판독: ASE DLMS 테스트 세트가 계량기/게이트웨이/데이터 집중기에서 구성된 데이터 개체의 판독을 자동으로 시작하는 방법에 따라 여러 데이터 개체를 주기적 스캔 속도와 함께 그룹화할 수 있습니다. 수신된 데이터는 TXT 또는 CSV 파일에 자동 저장되며, 요청시 SQL 데이터베이스 삽입 기능을 제공할 수 있습니다.
• SCADA 및 기타 OPC 지원 응용 프로그램에 대한 DLMS 통합 도구: OPC Data Access V3.0을 통해 DLMS 미터 및 장치에 즉시 연결하여 미터 판독 요구 사항에 이상적입니다.
