UniCA 61850 Analyzer

UniCA 61850 Analyzer PDF

UniCA 61850  Analyzer를 사용하면 변전소의 이더넷 네트워크에서 IEC 61850 통신 트래픽을 캡처하고 분석할 수 있으며, UniCA는 다음을 위한 도구입니다.

• 변전소 LAN에서 IEC 61850 메시지 캡처 및 분석
• GOOSE 성능 측정
• 네트워크 (상태) 모니터링
• 시스템 구성 확인
• 수용, 상호 운용성 및 성능 프로토콜 테스트
• IEC 61850 제품 개발

UniCA는 IEC 61850 통신 패킷을 사람이 읽을 수 있는 형식과 이해 가능한 텍스트로 표시할 뿐만 아니라 IEC 61850 프로토콜 및 SCL 정의를 이해하므로 패킷을 자동으로 분석하고 감지된 오류를 보고합니다. 이를 통해 자세한 프로토콜 지식이 없는 엔지니어가 이 분석기의 출력을 사용하고 이해할 수 있습니다.

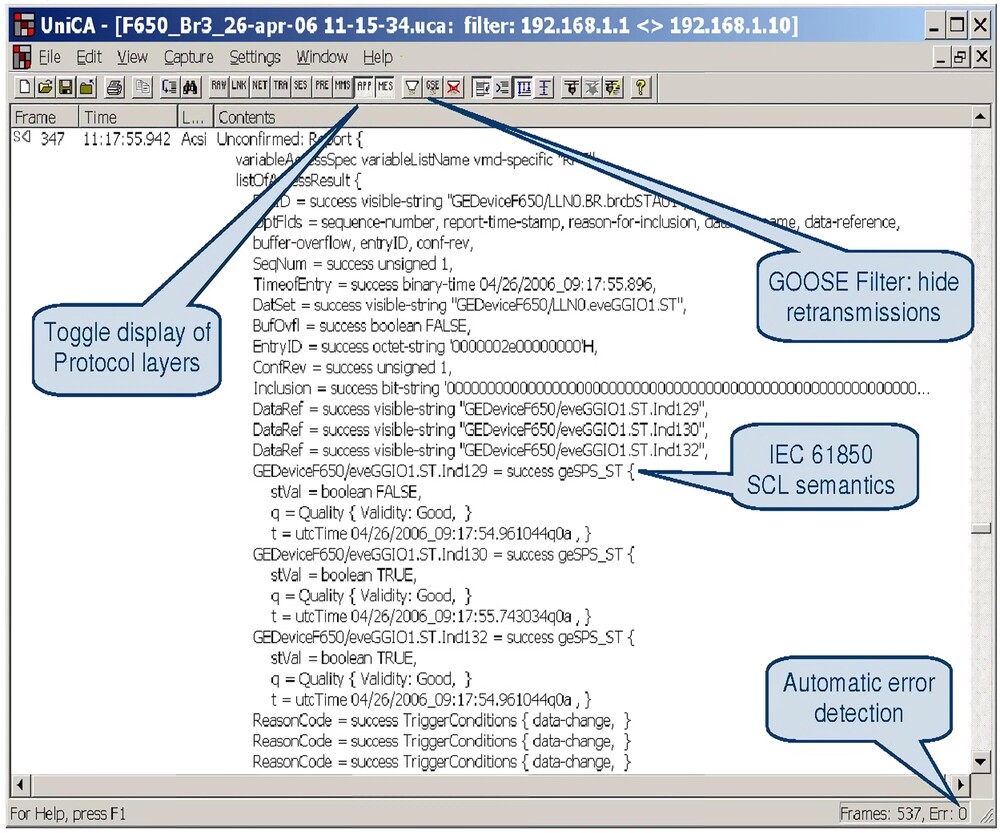

Graphical user interface

FEATURES

• User Interface:
  • HMI (Human-Machine-Interface) 전문가가 설계한 작업 지향
  • 프로토콜 계층 : Raw (Ethernet), Link, Network, Transport, Session, Presentation, MMS, IEC 61850
  • 프로토콜 정보와 사용자 데이터가 이해 가능한 텍스트로 디코딩
  • 프로토콜 계층 표시를 켜거나 끌 수 있음
  • 프로토콜 계층 당 한 줄 개요
  • 시간 또는 이전 패킷에 상대적인 타임 스탬프, 1 밀리초의 정확도 표시
  • 자동 오류 감지
  • 오류, 개별 메시지 필드, 특정 텍스트, IED 또는 네트워크 연결에 대한 검색 및 필터링 옵션
  • 온라인 도움말
  • 상태 변경시 GOOSE 메시지를 필터링; GOOSE 재전송 숨기기
• Capture:
  • 사용자 인터페이스 작업과 동시에 메모리에 빠르게 캡처
  • 수동 또는 특정 시간에 캡처 시작/중지
  • 모든 IED 또는 특정 클라이언트 및 서버에서만 사용가능
  • 디스크에 연속 모니터링 및 이벤트 기록을 위한 주기적 버퍼링
  • 61850 용 무료 Observer를 사용하여 네트워크 트래픽을 캡처하고 Unica를 사용하여 자세한 분석을 수행
• Network statistics:
  • 최대 및 평균 네트워크 부하
  • 연관 메시지 수, 보고서 수, MMS 요청/응답 수
• New: GOOSE 상태 변경 사항을 Comtrade 형식으로 내보내기
