Orion X
문의
Modular enterprise KVM Switch
• 48-576 Ports
• DVI/VGA/DP/SDI
• CATx or Fiber
• OSD
• 48-576 Ports
• DVI/VGA/DP/SDI
• CATx or Fiber
• OSD
FEATURES
- 48, 80, 160, 288 또는 576 포트가 있는 모듈식 섀시
- CATx 케이블에서 컴퓨터 및 KVM 스테이션을 460ft (140m), 광섬유에서 33,000ft (10Km)로 확장
- CATx, 광섬유 또는 SDI 인터페이스가 있는 8 포트 I/O 카드
- 각 스위치 포트는 입력 또는 출력이 가능
- 2, 4, 6 또는 21 카드 모듈식 섀시로 제공되는 송신기 또는 수신기에 스위치 포트 연결
- 비디오는 VGA, DVI, 듀얼 링크 DVI, HDMI, DisplayPort 또는 SDI 일 수 있음
- 최대 1920×1200의 표준 비디오 해상도, 최대 4096×2160@60Hz의 UHD 4K 비디오 해상도
- 지연이나 디스플레이 블랭킹 없이 동일한 해상도의 비디오 소스를 즉시 전환
- USB-HID 스위칭으로 표준 제공
- PS/2 키보드-마우스, USB2.0, USB3.0, 아날로그 또는 디지털 오디오, 직렬 RS232 및 이중화 링크의 선택적 전환을 선택
- 온 스크린 디스플레이, 직렬, 웹 기반 GUI, SNMP 또는 핫키 명령을 통한 액세스
- 매트릭스 그리드 기능을 사용하여 스위치를 상호 연결
- 중복 전원 공급 장치 (옵션)

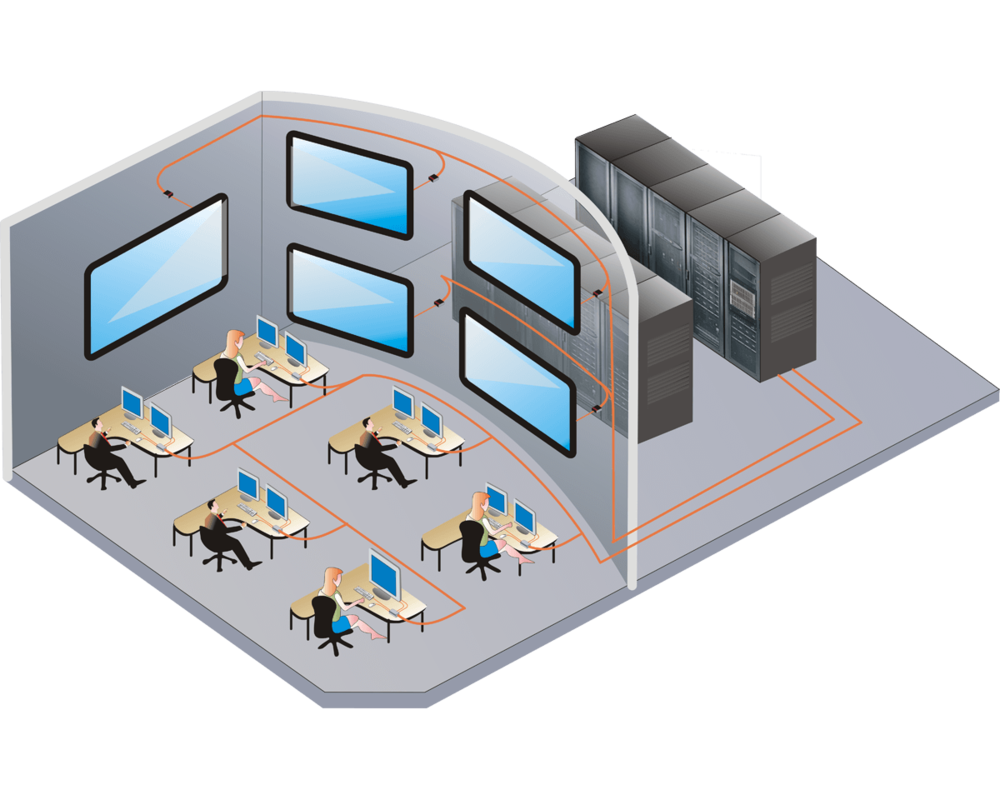

APPLICATION
PART NUMBERS
| Product Part Number | Description |
| Orion X Switch Chassis without I/O Cards | |
| OXS-CH576-00 | Orion X-576 576Port Switch Frame w/Control Board, 2 power supply, no I/O Cards |
| OXS-CH288-00 | Orion X-288 288 Port Switch Frame w/Control Board, 2 power supplies, no I/O Cards |
| OXS-CH160-00 | Orion X-160 160 Port Switch Frame w/Control Board, 2 power supplies, no I/O Cards |
| OXS-CH080-00 | Orion X-80 80 Port Switch Frame w/Control Board, 1 power supply, no I/O Cards |
| OXS-CH048-00 | Orion X-48 48 Port Switch Frame w/Control Board, 1 power supply, no I/O Cards |
| Orion X Switch I/O Cards | |
| OXC-OXS-CNTR | Orion X, Controler Card, RJ45 Ethernet Port, RS232, DVI, USB |
| OXC-08-TP | Orion X-Series I/O Board, 8 Ports, CATx |
| OXC-08-GBIC/8FM | Orion X-Series I/O Board, 8 Ports, Fiber Multi-mode |
| OXC-08-GBIC/8FS | Orion X-Series I/O Board, 8 Ports, Fiber Single-mode |
| OXC-08-GBIC/8F3 | Orion X-Series I/O Board, 8 Ports, Fiber Single-mode, 3.125 Gbps |
| Orion-X software utilities | |
| SW-OXS-XC-JT | JAVA Tool + Extended Switching + Presets |
| SW-OXS-XC-JT+API |
Bundle 1 + API |
| SW-OXS-XC-SNMP+SL | SNMP & SYSLOG |
| SW-OXS-XC-STACK | Cascading / stacking |
| SW-OXS-XC-MSC | Multi-Screen Control |
| Orion X Receivers – CATx | |
| OR2-SRDTXUD1D | DVI-D, USB HID |
| OR2-SRDTXTD1D | DVI-D, USB HID, USB 2.0 |
| OR2-SRDTXUS1V | DVI-I (VGA, no scaling), USB HID |
| OR2-SRDTXTD1V | DVI-I (VGA, with scaling), USB HID |
| OR2-SRDTXUH1H | HDMI, USB HID |
| OR2-SRDTXUD1D/AUD | DVI-D, USB HID, Audio, Serial |
| OR4-SRDTXTD1D/AUD | DVI-D, USB HID, USB 2.0, Audio, Serial |
| OR4-SRDTXTD2D/AUD | Dual-head DVI-D, USB HID, USB 2.0, Audio, Serial |
| Orion X Receivers – Fiber single-mode (supports Single-Mode and Multi-Mode Fiber) | |
| OR2-SRDFSUD1D | DVI-D, USB HID |
| OR2-SRDFSTD1D | DVI-D, USB HID, USB 2.0 |
| OR2-SRDFSUD1D/AUD | DVI-D, USB HID, Audio, Serial |
| OR4-SRDFSTD1D/AUD | DVI-D, USB HID, USB 2.0, Audio, Serial |
| Orion X Transmitters – CATx | |
| OT2-SLDTXUD1D | DVI-D, USB HID |
| OT2-SLDTXUS1V | DVI-I (VGA, no scaling), USB HID |
| OT2-SLDTXUD1V | DVI-I (VGA, with scaling), USB HID |
| OT2-SLDTXTD1D | DVI-D, USB HID, USB 2.0 |
| OT4-SLDTXTD1V | DVI-I (VGA, with scaling), USB USB 2.0, HID |
| OT2-SLDTXUD1D/AUD | DVI-D, USB HID, Audio, Serial |
| OT4-SLDTXUD1V/AUD | DVI-I (VGA), USB HID, Audio, Serial |
| OT4-SLDTXTD1D/AUD | DVI-D, USB HID, USB 2.0, Audio, Serial |
| OT4-SLDTXTD2D/AUD | Dual-head DVI-D, USB HID, USB 2.0, Audio, Serial |
| OT4-SLDTXTD1V/AUD | DVI-I (VGA), USB USB 2.0, HID, Audio, Serial |
| Orion X Transmitters – Fiber Single-mode (supports Single-Mode and Multi-Mode Fiber) | |
| OT2-SLDFSUD1D | DVI-D, USB HID |
| OT2-SLDFSUD1V | DVI-I (VGA), USB HID |
| OT2-SLDFSTD1D | DVI-D, USB HID, USB 2.0 |
| OT4-SLDFSTD1V | DVI-I (VGA), USB HID, USB 2.0 |
| OT2-SLDFSUD1D/AUD | DVI-D, USB HID, Audio, Serial |
| OT4-SLDFSUD1V/AUD | DVI-I (VGA), USB HID, Audio, Serial |
| OT4-SLDFSTD1D/AUD | DVI-D, USB HID, USB 2.0, Audio, Serial |
| OT4-SLDFSTD1V/AUD | DVI-I (VGA), USB HID, USB 2.0, Audio, Serial |
| Orion X Power supplies | |
| SWP-RPS-OXS | Plug-in PSU, for Orion X 48 ports (Spare Part or Redundancy) |
| SWP-RPS-OXS-160 | Plug-in PSU, for Orion X 80 ports (Spare Part or Redundancy) |
| SWP-RPS-OXS-080 | Plug-in PSU, for Orion X 160 ports (Spare Part or Redundancy) |
| SWP-RPS-OXS-048 | Plug-in PSU, for Orion X 288 ports (Spare Part or Redundancy) |
| Orion X fan trays and filter pads | |
| FAN-OXS-288 | Fan Tray, for Orion X 48 ports (Spare Part) |
| FAN-OXS-160 | Fan Tray, for Orion X 80 ports (Spare Part) |
| FAN-OXS-080 | Fan Tray, for Orion X 160 ports (Spare Part) |
| FAN-OXS-048 | Fan Tray, for Orion X 288 ports (Spare Part) |
| FLT-OXS-288 | Filter Pads, for Orion X 48 ports (Spare Part) |
| FLT-OXS-160 | Filter Pads, for Orion X 80 ports (Spare Part) |
| FLT-OXS-080 | Filter Pads, for Orion X 160 ports (Spare Part) |
| FLT-OXS-048 | Filter Pads, for Orion X 288 ports (Spare Part) |
