UniCAsim 61850 Server Simulator

UniCAsim 61850 Server Simulator PDF

UniCAsim Multi 61850 IED Simulator를 사용하면 변전소 HMI 및 게이트웨이 시스템을 테스트할 수 있습니다.

Multi IED Simulator를 사용하면 하나의 Windows 컴퓨터에서 최대 50개의 IED를 시뮬레이션할 수 있습니다. IED Simulator를 사용하면 모든 실제 물리적 장치없이 변전소 컨트롤러를 테스트할 수 있습니다. 예를 들어 하나의 실제 장치와 많은 시뮬레이션된 장치로 HMI/게이트웨이를 테스트할 수 있습니다.

각 서버는 SCL 형식의 고유한 변전소 구성 설명 파일로 구성됩니다. 이 SCL 파일에는 논리 노드, 공통 데이터 클래스 및 report-log-GOOSE 제어 블록의 정확한 정의가 포함됩니다. 프로세스 데이터 시뮬레이션은 최종 사용자 구성 가능 시뮬레이션 파일로 구성됩니다.

FEATURES

• 표준 Windows 컴퓨터에 쉽게 설치
• SCL 형식의 변전소 구성 설명 파일을 통한 손쉬운 구성
• 파일 및/또는 사용자 인터페이스를 통한 프로세스 데이터 시뮬레이션의 쉬운 구성
• 파트 7-3 및 7-4에 정의된 모든 논리 노드 및 공통 데이터 클래스와 공급 업체별 논리 노드 및 공통 데이터 클래스를 지원
• Supported IEC 61850-8-1 communication models
  • Association model
  • Server / Logical device / Logical node / Data model
  • Data set model
  • Substitution model
  • Setting group model
  • Reporting model (buffered and unbuffered)
  • Log model
  • Generic substation events model: both GOOSE as GSSE and input/output
  • Control model
  • File transfer model

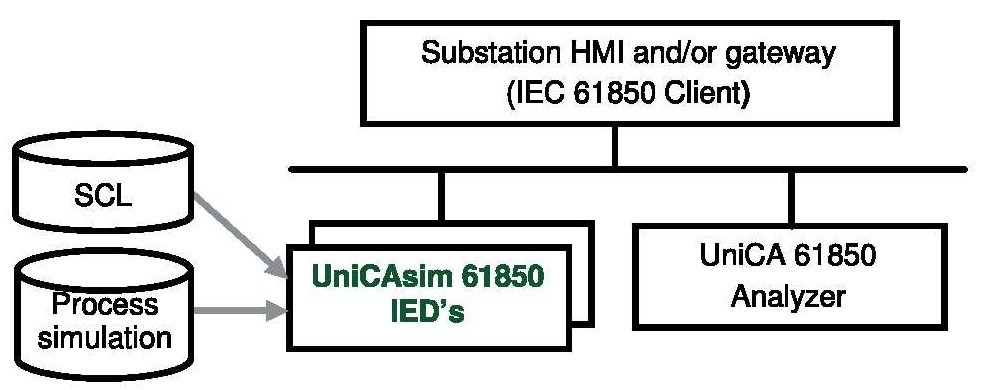

DIAGRAM
